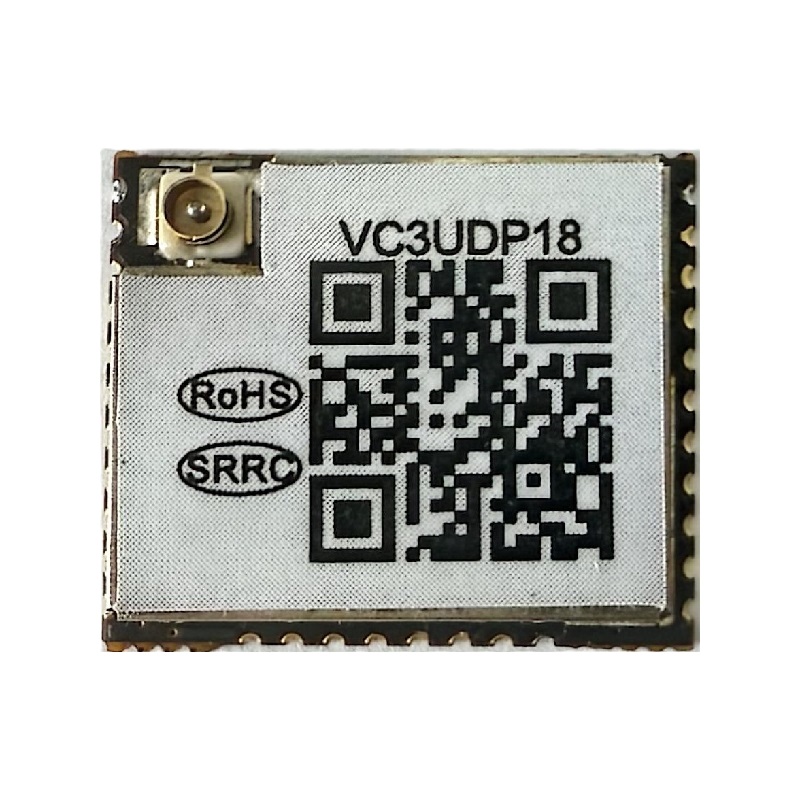

VC3UDP18模块是一款外形小巧、高灵敏度的低功率 Zigbee 模组；基于 TLSR9218AER 芯片，提供一个完整、高性能、低功耗和低成本的 ZIGBEE 无线通信系统，符合 IEEE802.15.4 规范和 Zigbee 3.0 标准。 模组内置 PA，集成 32 位 RISC MCU，Zigbee3.0 无线通信，256KB SRAM，1MB 内置 Flash,丰富的 GPIO 资源。
尺寸：18.0*15*2.75mm（带屏蔽罩）
l 输出功率：最高可达 20dBm
l 高接收灵敏度：最高可达-101dBm（250 kbps）；-94dbm（1Mbps）
l 可靠通讯范围广：2400m（外置天线、视觉距离）
l ipex 1代；
l 极低的功耗
l 休眠模式：2.5µA
l 接收模式：16mA
l 发射模式：200mA@20dBm（芯片设置输出4.4dbm）
l 频偏范围：±10ppm
l 丰富的存储资源：1MB 字节 Flash；256K 字节 RAM
l 23 个 GPIO 可根据用户需要配置为多种功能接口
|
参数 |
最小值 |
最大值 |
|
模组供电电压范围（VCC） |
1.8V |
4.3V |
|
引脚工作电压范围 （ADC 引脚除外） |
-0.3V |
VCC+0.3V |
|
ADC 引脚工作电压范围 |
-3.3V |
VCC+0.3V |
|
2mA |
16 mA |
|
参数 |
平均值 |
最大值 |
单位 |
|
接收电流 |
16 |
17 |
mA |
|
发射电流（@20dBm） |
206 |
220 |
mA |
|
2.5 |
- |
μA |
|
参数 |
值 |
单位 |
|
片上 Flash 存储空间 |
1MB |
bytes |
|
片上 RAM 存储空间 |
256K |
bytes |
|
工作主频 |
48 |
MHz |
|
项目 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作频率 |
2400 |
—— |
2483.5 |
MHz |
|
发射功率 |
0 |
—— |
+20 |
dBm（芯片设置输出4.4dbm） |
|
接收灵敏度 1% PER @250kbps kbps DSSS |
—— |
-101 |
—— |
dBm |
|
接收灵敏度 10% PER @1M bps BLE |
—— |
-94 |
—— |
dbm |
|
IPEX 天线头子规格 |
IPEX-1代 |
|||
|
测试条件 |
范围 |
单位 |
|
|
UART 最大波特率 |
|
1M |
bps |
|
模拟通道的分辨率 |
|
14 |
Bits |
|
模拟输入阻抗 |
|
>1 |
MΩ |
|
模拟参考电压（VREF） |
|
1.2 |
V |
|
模拟输入电压(1/8 分压，单端模式) |
|
0-9.6V |
V |
|
模拟输入电压(1/1分压，单端模式) |
|
0-1.2V |
V |
|
I2C 总线最大时钟频率 |
|
400 |
KHz |
|
GPIO 输出电压(逻辑 0) |
-8 / 4 mA |
0 ~ 0.2*VDD |
V |
|
GPIO 输出电压(逻辑 1) |
-8 / 4 mA |
0.80*VDD ~ VDD |
V |
|
实时时钟频率(片内) |
|
32.768 |
KHz |
|
参数 |
值 |
备注 |
|
物理尺寸 |
18.0*15*2.75mm（带屏蔽罩） |
|
|
重量 |
<1.5g |
|
|
*工作温度 |
-40°C to +85°C（默认） |
|
|
工作相对湿度 |
<95% |
|
|
参数 |
范围 |
单位 |
|
工作频段 |
2400~2483.5 |
MHz |
|
频段数量 |
16 |
|
|
信道编号 |
0B~1A |
Hex |
|
信道间隔 |
5 |
MHz |
|
50 |
Ω |
|
参数 |
最小值 |
典型值 |
最大值 |
备注： |
|
接收灵敏度 |
-101.5dbm |
-101dbm |
-100.5dbm |
|
9.4 PA芯片控制
|
引脚 |
定义 |
|
PB0 |
TX_PA |
|
PB1 |
RX_PA |
|
模组引脚编号 |
VC3UDP18 |
TLSR9216A 引脚 |
方向 |
引脚说明 |
|
1 |
GND |
|
P |
|
|
2 |
PE0 |
41 |
I/O |
PWM3/UART1_TX/I2C_SCK_IO |
|
3 |
PE1 |
42 |
I/O |
PWM1/UART1_CTS_I/I2C_SCK_IO |
|
4 |
PE2 |
43 |
I/O |
PWM2/UART1_RTX_IO/I2C_SDA_IO |
|
5 |
PE3 |
44 |
I/O |
PWM0/UART1_RTS/I2C_SDA_IO |
|
6 |
PE4 |
45 |
I/O |
PWM4/RX_CYC2LNA/TDI_I |
|
7 |
NC |
|
I/O |
|
|
8 |
PE6 |
47 |
I/O |
PWM2_N |
|
9 |
PE7 |
48 |
I/O |
PWM3_N |
|
10 |
PA5 |
1 |
I/O |
DM_IO |
|
11 |
PA6 |
2 |
I/O |
DP_IO |
|
12 |
PE5 |
46 |
I/O |
PWM5/TX_CYC2PA |
|
13 |
PB5 |
9 |
I/O |
PWM1_O/PSPI_CK_IO |
|
14 |
PB6 |
10 |
I/O |
UART0_CTS_I |
|
15 |
RESET |
36 |
I |
RESET |
|
16 |
PB2 |
6 |
I/O |
UART0_TX |
|
17 |
PB3 |
7 |
I/O |
UART0_RTX_IO |
|
18 |
PC0 |
19 |
I/O |
PWM0/SWM_IO |
|
19 |
PA7 |
3 |
I/O |
GPIO;SWS下载口 |
|
20 |
PC2 |
21 |
I/O |
DMIC_CLK1/I2C_SDA_IO |
|
21 |
PC1 |
20 |
I/O |
DMIC_DAT_I |
|
22 |
PC3 |
22 |
I/O |
DMIC_CLK2 |
|
23 |
PD0 |
32 |
I/O |
PWM0_N |
|
24 |
PD1 |
33 |
I/O |
PWM1_N |
|
25 |
PD2 |
34 |
I/O |
PWM2_N |
|
26 |
PD3 |
35 |
I/O |
PWM3_N |
|
27 |
NC |
|
I/O |
NC |
|
28 |
GND |
|
|
|
|
29/30 |
VCC |
|
|
|
