由一个高集成度的无线射频芯片EFR32MG21A020F1024IM32和少量外围器件构成, 内置 zigbee3.0网络协议栈和丰富的智能照明调光算法库函数, 内嵌低功耗Cortex-M33的 32 位 CPU，1024Kbyte Flash，64KB SRAM 和丰富的外设资源.
1. 产品概述
BWMZB06是由上海熵权物联技术有限公司开发的一款低功耗嵌入式 zigbee3.0&BLE模块。它由一个高集成度的无线射频芯片EFR32MG21A020F1024IM32和少量外围器件构成，内置了 zigbee3.0网络协议栈和丰富的智能照明调光算法库函数。BWMZB06内嵌低功耗Cortex-M33的 32 位 CPU，1024Kbyte Flash，64KB SRAM 和丰富的外设资源。
BWMZB06 是一个 RTOS 平台，集成了所有 zigbee3.0 协议栈的函数库。用户可以基于这些开发满足自己需求的嵌入式 zigbee3.0产品。
BWMZB06 功能原理图如图 1 所示：
图 1 BWMZB06功能原理图
1.1 特点
2.模块接口
2.1 尺寸封装
BWMZB06共有 3 排引脚，引脚间距为1.27mm。
BWMZB06尺寸大小：15mm (W)×19mm (L) ×1.0mm (H)

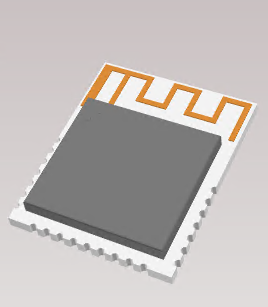

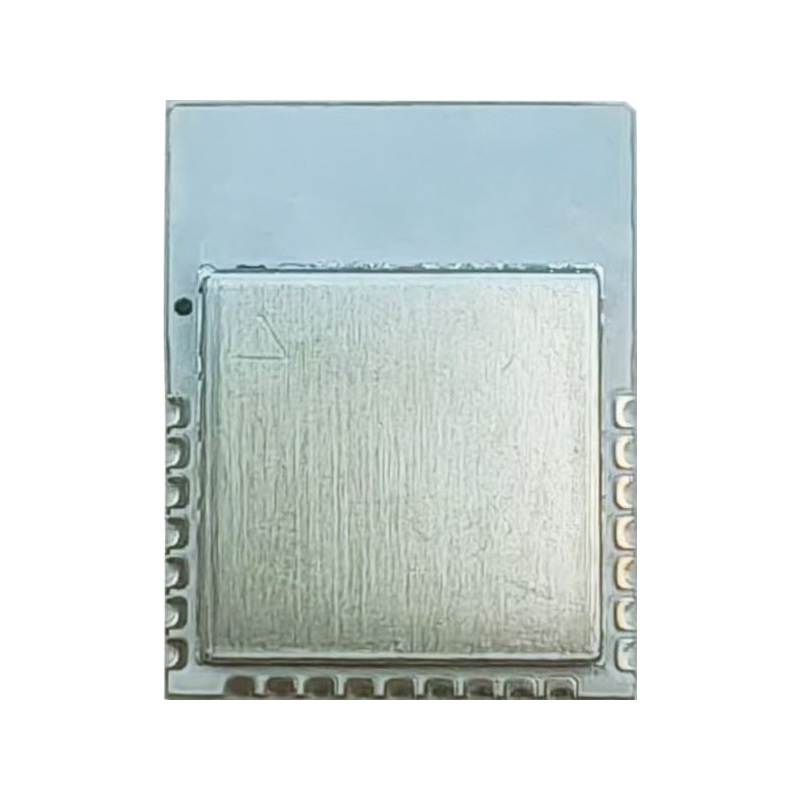

图 2 BWMZB06正面图和背面图
2.2 引脚定义
接口引脚定义如表 1 所示：
表 1 BWMZB06 接口引脚排列说明
|
引脚序号 |
管脚 |
IO 类型 |
描述 |
|
1 |
PB01 |
I/O |
|
|
2 |
PB00 |
I/O |
|
|
3 |
PA00 |
I/O |
|
|
4 |
PA01 |
I/O |
SWCLK |
|
5 |
PA02 |
I/O |
SWDIO |
|
6 |
GND |
P |
电源参考地 |
|
7 |
VCC |
P |
电源输入 |
|
8 |
PA03 |
I/O |
SWO |
|
9 |
PA04 |
I/O |
|
|
10 |
PA05 |
I/O |
VCOM_TX |
|
11 |
PA06 |
I/O |
VCOM_RX |
|
12 |
PD04 |
I/O |
|
|
13 |
PD03 |
I/O |
|
|
14 |
PD02 |
I/O |
|
|
15
|
PD01 |
I/O |
LFXTAL_O |
|
16 |
PD00 |
I/O |
LFXTAL_I |
|
17 |
PC00 |
I/O |
|
|
18 |
PC01 |
I/O |
|
|
19 |
PC02 |
I/O |
|
|
20
|
PC03 |
I/O |
|
|
21 |
PC04 |
I/O |
PTI_DATA |
|
22 |
PC05 |
I/O |
PTI_FRAME |
|
23 |
RESETn |
I |
RESETn |
3. 电气参数
3.1 绝对电气参数
表 3 绝对参数
|
参数 |
描述 |
最小值 |
最大值 |
单位 |
|
Ts |
存储温度 |
-20 |
105 |
℃ |
|
VCC |
供电电压 |
-0.3 |
3.6 |
V |
|
静电释放电压（人体模型） |
TAMB-25℃ |
- |
2 |
KV |
|
静电释放电压（机器模型） |
TAMB-25℃ |
- |
0.5 |
KV |
3.2 工作条件
表 4 正常工作条件
|
参数 |
描述 |
最小值 |
典型值 |
最大值 |
单位 |
|
Ta |
工作温度 |
-40 |
- |
125 |
℃ |
|
VCC |
工作电压 |
1.9 |
3.3 |
3.6 |
V |
|
VIL |
IO 低电平输入 |
-0.3 |
- |
VCC*0.25 |
V |
|
VIH |
IO 高电平输入 |
VCC*0.75 |
- |
VCC |
V |
|
VOL |
IO 低电平输出 |
- |
- |
VCC*0.1 |
V |
|
VoH |
IO 高电平输出 |
VCC*0.8 |
- |
VCC |
V |
|
Imax |
IO 驱动电流 |
- |
- |
5 |
mA |
3.3 zigbee 发射功耗
表 5 TX 连续发送时功耗
|
符号 |
参数 |
典型值 |
单位 |
||
|
模式 |
速率 |
发射功率 |
|||
|
IRF |
Tone |
250kbps |
+20dBm |
105 |
mA |
|
IRF |
Tone |
250kbps |
+10dBm |
20 |
mA |
|
IRF |
Tone |
250kbps |
+0dBm |
6 |
mA |
3.4 zigbee 接收功耗
表 6 RX 连续接收时功耗
|
符号 |
模式 |
速率 |
典型值 |
单位 |
|
IRF |
Normal |
250kbps |
6 |
mA |
3.5 工作模式下功耗
表 7 BWMZB06工作电流
|
工作模式 |
工作状态，Ta=25℃ |
平均值 |
最大值 |
单位 |
|
组网状态 |
模块处于入网及信道扫描状态 |
25 |
35 |
mA |
|
路由状态 |
模块处于联网工作及路由转发状态 |
20 |
25 |
mA |
|
接收状态 |
模块处于接收工作状态 |
6 |
10 |
mA |
4.射频特性
4.1 基本射频特性
表 8 射频基本特性
|
参数项 |
详细说明 |
|
工作频率 |
2.405~2.485GHz |
|
Zigbee 标准 |
IEEE 802.15.4(通道 11-26) |
|
数据传输速率 |
250kpbs |
|
天线类型 |
PCB 天线 |
4.2 zigbee 输出功率
表 9 TX 连续发送时功率
|
参数项 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
RF 平均输出功率，802.15.4 CSMA Mode |
250kbps |
- |
10 |
- |
dBm |
|
频率误差 |
-10 |
- |
10 |
ppm |
|
4.3 zigbee 接收灵敏度
表 10 RX 灵敏度
|
参数项 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
PER<5%，RX 灵敏度，802.15.4 CSMA Mode |
250k |
- |
-102 |
- |
dBm |
