一 、智能模组产品概述
1 产品简介
BWMZB07 是上海熵权物联科技有限公司开发的一款 ZigBee 无线通讯智能模组，支持 ZigBee3.0。采用了 Silicon Labs（芯科科技）高集成度的无线射频处理器芯片 EFR32MG21A020系列芯片，具有无线传输功率高，接收灵敏度强，低功耗，组网能 力强等优点和特性，为 ZigBee 连接提供了完美的解决方案。
2 产品技术参数
|
技术参数 |
参数值 |
|
芯片型号 |
EFR32MG21A020F1024IM32-B |
|
主控 |
高性能 32 位 80MHz ARM Cortex®-M33 |
|
Flash |
1024kB |
|
RAM |
96KB |
|
支持协议 |
ZigBee 3.0&BLE5.0 |
|
工作频率 |
2400 ~ 2480 MHz |
|
输出发射功率 |
Max：20dBm |
|
接收灵敏度 |
Max：-102.5dBm |
|
调制方式 |
DSSS QPSK |
|
工作电压 |
2.0 V ~ 3.6 V |
|
发送电流 |
Max：27mA（00dBm） |
|
Max：63mA（10dBm） |
|
|
Max：182mA（20dBm） |
|
|
接收电流 |
Max：10.91mA（250Kbps） |
|
静态电流 |
4.5mA（空闲 EM0） |
|
6.2uA（睡眠 EM2） |
|
|
标准安全性 |
AES 128/256 |
|
工作温度 |
-40℃ ~ +125℃ |
|
环境湿度 |
10% ~ 90%不结露 |
|
技术认证 |
FCC & CE & SRRC |
3 应用领域
智慧灯光、照明
智慧校园
智慧楼宇
智慧家居
智慧家电
智慧插座
智慧养老
二、模组接口

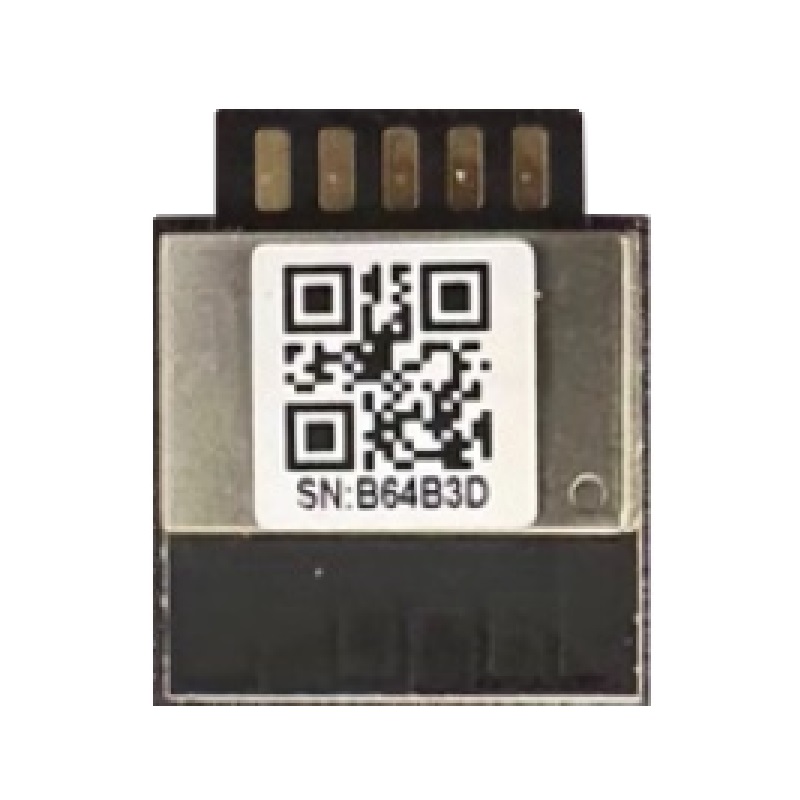

1 BWMZB07外观
BWMZB07 共有 2 排引脚，引脚间距为 2mm
BWMZB07 尺寸大小：18±0.4mm（L）x 15±0.4mm（W）x 2.5
±0.2mm（H）
 |
 |
2 模组 IO 引脚接口定义
|
引脚编号 |
芯片功能 |
模块功能 |
功能说明 |
|
|
1 |
NULL |
PB00(GPIO) |
IO/PWM |
做 GPIO 使用，可接拨码开关 |
|
2 |
PA01 |
DC/PA01 |
DC |
DEBUG CLOCK |
|
3 |
PA02 |
DD/PA02 |
DD |
DEBUG DATA |
|
4 |
NULL |
PA03(GPIO) |
RXD |
串口接收口 |
|
5 |
NULL |
PA04(GPIO) |
TXD |
串口发送口 |
|
6 |
VCC |
PAVDD/RFVDD |
VDD |
直流电源（1.85~3.6V） |
|
7 |
GND |
GND/PAVSS |
GND |
接地 |
|
8 |
NULL |
PA06(GPIO) |
PWM |
调光PWM口 |
|
9 |
NULL |
PA05(GPIO) |
PWM |
调光PWM口 |
|
10 |
NULL |
PA00(GPIO) |
IO/PWM |
做 GPIO使用，可接拨码开关 |
|
11 |
NULL |
PB01(GPIO) |
IO/PWM |
做 GPIO 使用，可接拨码开关 |
3 DEBUG 功能
烧录调试管脚功能采用 7、2、3、4、5、6 引脚（功能说明见表 3-2）
|
引脚编号 |
芯片功能 |
功能说明 |
|
7 |
GND |
接地 |
|
2 |
DC |
DEBUG CLOCK |
|
3 |
DD |
DEBUG DATA |
|
4 |
RXD |
UART TTL RXD |
|
5 |
TXD |
UART TTL TXD |
|
6 |
VDD |
电源（3.3V） |
三、射频参数
1 基本射频特性
|
参数项 |
详细说明 |
|
工作频率 |
2.405~2.480GHz |
|
ZigBee 标准 |
IEEE 802.15.4 |
|
数据传输速率 |
250Kbps |
2.发射性能
|
参数项 |
最小值 |
典型值 |
最大值 |
单位 |
|
最大输出功率 （250Kbps） |
|
19.3 |
- |
dBm |
|
最小输出功率 （250Kbps） |
- |
-15.2 |
- |
dBm |
3.接收性能
|
参数项 |
最小值 |
典型值 |
最大值 |
单位 |
|
RX 灵敏度 （250Kbps） |
-102.5 |
-102.3 |
-102 |
dBm |
