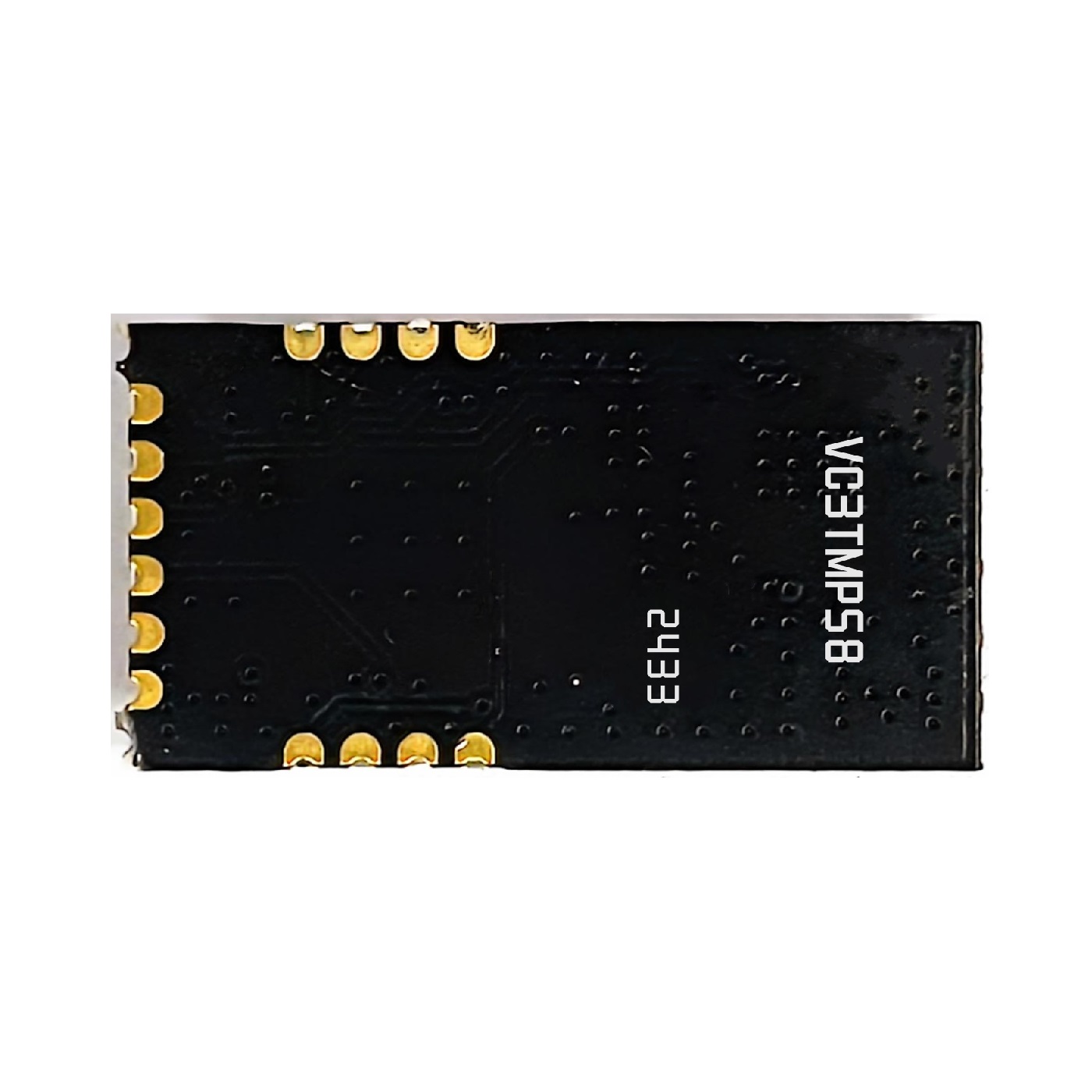

VC3TMP58模块是一款外形小巧、高灵敏度的低功率 Zigbee 模组；基于 TLSR8258F512ET32 芯片，提供一个完整、高性能、低功耗和低成本的 ZIGBEE 无线通信系统，符合 IEEE802.15.4 规范和 Zigbee 3.0 标准。 模组内置 PA，集成 32 位 RISC MCU，Zigbee3.0 无线通信，64KB SRAM，512KB 内置 Flash，14 位 ADC，6 通道 PWM，一个正交解码器（QDEC）和丰富的 GPIO 资源。
模组内置 PA，集成 32 位 RISC MCU ，Zigbee3.0 无线通信，64KB SRAM ，512KB 内置 Flash ，14 位ADC ，6 通道 PWM ，一个正交解码器（QDEC）和丰富的 GPIO 资源。
尺寸：18.0*10*3.1mm（带屏蔽罩）
输出功率：最高可达 20dBm
高接收灵敏度： 最高可达-101dBm（250 kbps）；-95dbm（1Mbps）
可靠通讯范围广：2400m（外置天线、视觉距离）
ipex 3代；极低的功耗
休眠模式：2.5µA
接收模式：11mA
发射模式：170mA@20dBm（芯片设置输出1.4dbm）
频偏范围：±10ppm（晶体负载电容addr：0x77000 ,值：0x8a；）
丰富的存储资源：512K 字节 Flash；64K 字节 RAM
23 个 GPIO 可根据用户需要配置为多种功能接口
|
参数 |
最小值 |
最大值 |
|
模组供电电压范围（VCC） |
1.8V |
3.6V |
|
引脚工作电压范围 （ADC 引脚除外） |
-0.3V |
VDD_PADS+0.3 |
|
ADC 引脚工作电压范围 |
-3.3V |
VCC+0.3V |
|
芯片 I/O 驱动电流数据 |
2mA |
16 mA |
|
参数 |
平均值 |
最大值 |
单位 |
|
接收电流 |
11 |
13 |
mA |
|
发射电流（@20dBm） |
170 |
180 |
mA |
|
休眠电流 |
2.5 |
- |
μA |
|
参数 |
值 |
单位 |
|
片上 Flash 存储空间 |
512K |
bytes |
|
片上 RAM 存储空间 |
64K |
bytes |
|
工作主频 |
48 |
MHz |
|
项目 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作频率 |
2400 |
—— |
2483.5 |
MHz |
|
发射功率 |
-30 |
—— |
+19.5 |
dBm |
|
接收灵敏度 1% PER @250kbps kbps DSSS |
—— |
-101 |
—— |
dBm |
|
ipex规格 |
IPEX3，型号KH-IPEX3-2020品牌：Kinghelm |
|||
|
参数 |
测试条件 |
范围 |
单位 |
|
UART 最大波特率 |
|
1M |
bps |
|
模拟通道的分辨率 |
|
14 |
Bits |
|
模拟输入阻抗 |
|
>1 |
MΩ |
|
模拟参考电压（VREF） |
|
1.2 |
V |
|
模拟输入电压(1/8 分压，单端模式) |
|
0-9.6V |
V |
|
模拟输入电压(1/1分压，单端模式) |
|
0-1.2V |
V |
|
I2C 总线最大时钟频率 |
|
400 |
KHz |
|
GPIO 输出电压(逻辑 0) |
-8 / 4 mA |
0 ~ 0.2*VDD |
V |
|
GPIO 输出电压(逻辑 1) |
-8 / 4 mA |
0.80*VDD ~ VDD |
V |
|
实时时钟频率 |
|
32.768 |
KHz |
|
参数 |
值 |
备注 |
|
物理尺寸 |
18.0*10*3.10mm（带屏蔽罩） |
|
|
重量 |
<1.2g |
|
|
*工作温度 |
-40°C to +85°C（默认） |
|
|
工作相对湿度 |
<95% |
|
9.1基本射频特性
|
参数 |
范围 |
单位 |
|
工作频段 |
2400~2483.5 |
MHz |
|
频段数量 |
16 |
|
|
信道编号 |
0B~1A |
Hex |
|
信道间隔 |
5 |
MHz |
|
50 |
Ω |
9.2发射性能
|
参数 |
最小值 |
典型值 |
最大值 |
备注 |
|
最大发射功率 |
19dbm |
19.5dbm |
20dbm |
芯片设置输出1.4dbm |
9.3接收性能
|
参数 |
最小值 |
典型值 |
最大值 |
备注： |
|
接收灵敏度（PER＜1%） |
-101.5dbm |
-101dbm |
-100.5dbm |
晶体负载电容addr：0x77000 ,值：0x8a； |
|
引脚序号 |
定义 |
芯片引脚 |
芯片引脚序号 |
|
1 |
gnd |
gnd |
7， |
|
2 |
vcc |
vcc |
18，19 |
|
3 |
pwm0 |
pc2 |
22 |
|
4 |
pwm1(UART_RX) |
pc3 |
23 |
|
5 |
pwm5 |
pb5 |
15 |
|
6 |
pwm3 |
pd2 |
31 |
|
7 |
pwm4(UART_TX ) |
pb1 |
6 |
|
8 |
sws |
pa7 |
5 |
|
9 |
swm |
pd4 |
1 |
|
10 |
adc1 |
pb6 |
16 |
|
11 |
io0 |
pb7 |
17 |
|
12 |
io1 |
pc0 |
20 |
|
13 |
io2 |
pc1 |
21 |
|
14 |
reset |
resetb |
25 |
|
模块内部pa的控制引脚 |
|
||
|
|
pa_tx |
pc4 |
24 |
|
|
pa_rx |
pb4 |
14 |
