1、产品说明

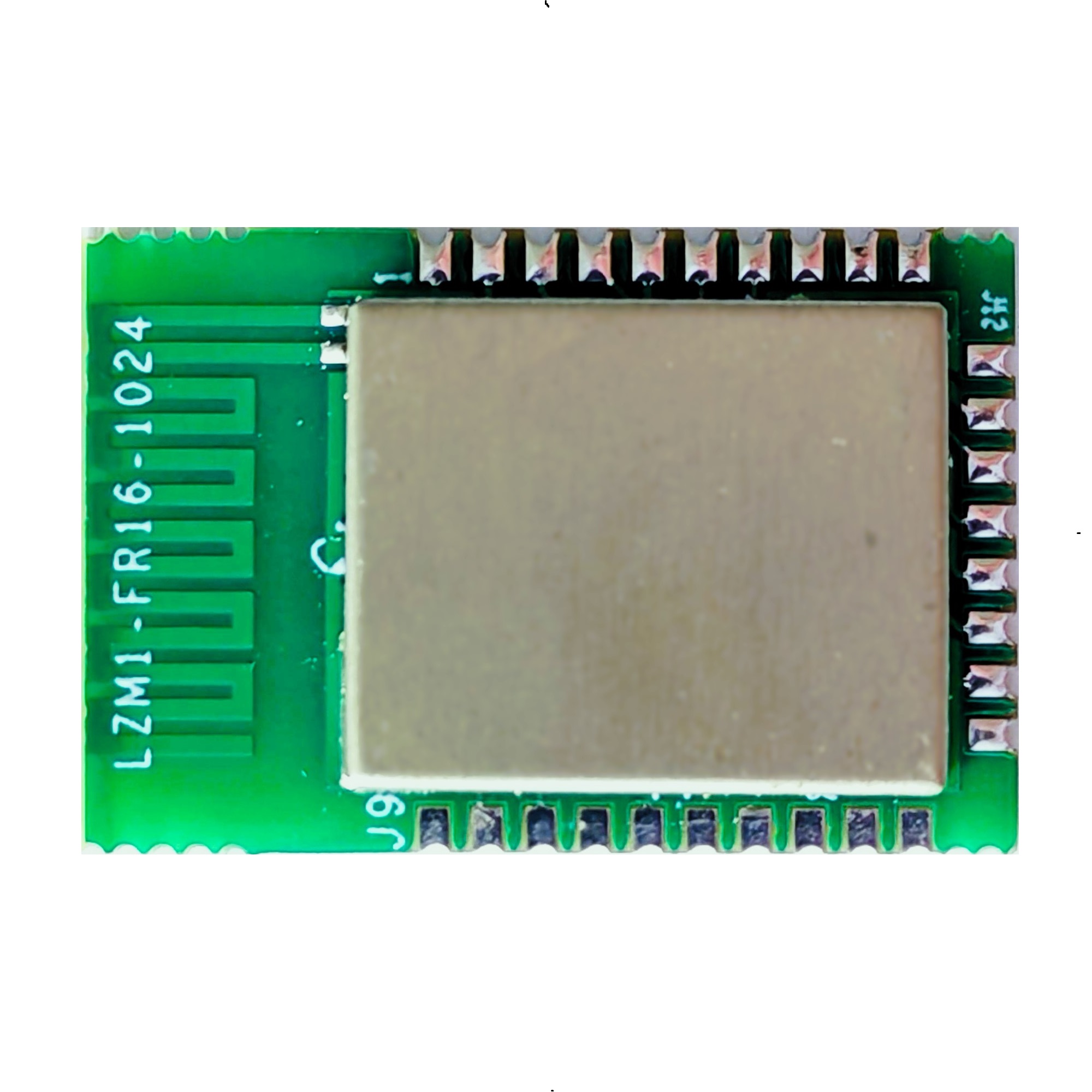

LZM1-FR16模块是一款工业级射频无线产品。模块支持BLE5.0,具有丰富的外设接口,可以满足开发所需的资源需求,可广泛应用于各种蓝牙应用场合。
1.1技术参数
类 别 |
指标名称 |
无线模块 |
无线 |
蓝牙版本 |
BT5.1 |
工作频段 |
2402MHz ~ 2480MHz |
|
最大发射功率 |
+10 dBm(正常为0 dBm 输出) |
|
接收灵敏度 |
-95dBm@1M |
|
硬件 |
蓝牙芯片 |
FR8016HA |
SRAM |
48KB |
|
Flash |
256KB |
|
数据接口 |
UART/SPI/I2C/PWM/ADC/I2S/PDM |
|
工作电压 |
1.8V ~ 4.3V |
|
工作电流 |
<10mA |
|
工作温度 |
-40℃ ~ +105℃ |
|
储存温度 |
-55℃ ~ +125℃ |
|
ESD |
CDM: 2000V, HBM: 2000V |
|
外观尺寸 |
长*宽*高 |
23.5*16*4(mm) |
1.2电气参数
最大额定值
类 别 |
条件 |
值 |
单位 |
供电电压 |
- |
1.8 ~ 4.3 |
V |
工作温度 |
- |
-40 ~ +105 |
℃ |
存储温度 |
- |
-55 ~ +125 |
℃ |
焊接温度 |
- |
250 |
℃ |
建议工作温度
类 别 |
名称 |
最小值 |
典型值 |
最大值 |
单位 |
工作温度 |
- |
-40 |
25 |
125 |
℃ |
供电电压 |
VCC |
1.8 |
3.3 |
4.3 |
V |
数字端口
类 别 |
名称 |
最小值 |
典型值 |
最大值 |
单位 |
输入逻辑低电平 |
VIL |
-0.3 |
- |
0.3*VDDIO |
V |
输入逻辑高电平 |
VIH |
0.7*VDDIO |
- |
VDDIO+0.3 |
V |
输出逻辑低电平 |
VOL |
- |
- |
0.1*VDDIO |
V |
输出逻辑高电平 |
VOH |
0.8*VDDIO |
- |
- |
V |
*VDDIO是由芯片内部LDO 输出产生,该电压可以通过软件调节,范围2.1-3.5V。
功耗
类 别 |
平均值 |
最大值 |
单位 |
TX peek current (0dB) |
- |
8 |
mA |
RX peek current |
- |
9.7 |
mA |
Deep sleep current (include 48K retention RAM) |
6.1 |
- |
mA |
Power off |
2.7 |
- |
mA |
1.3外观尺寸图
图1.外观尺寸图(mm)
2、引脚及定义
2.1 引脚分配

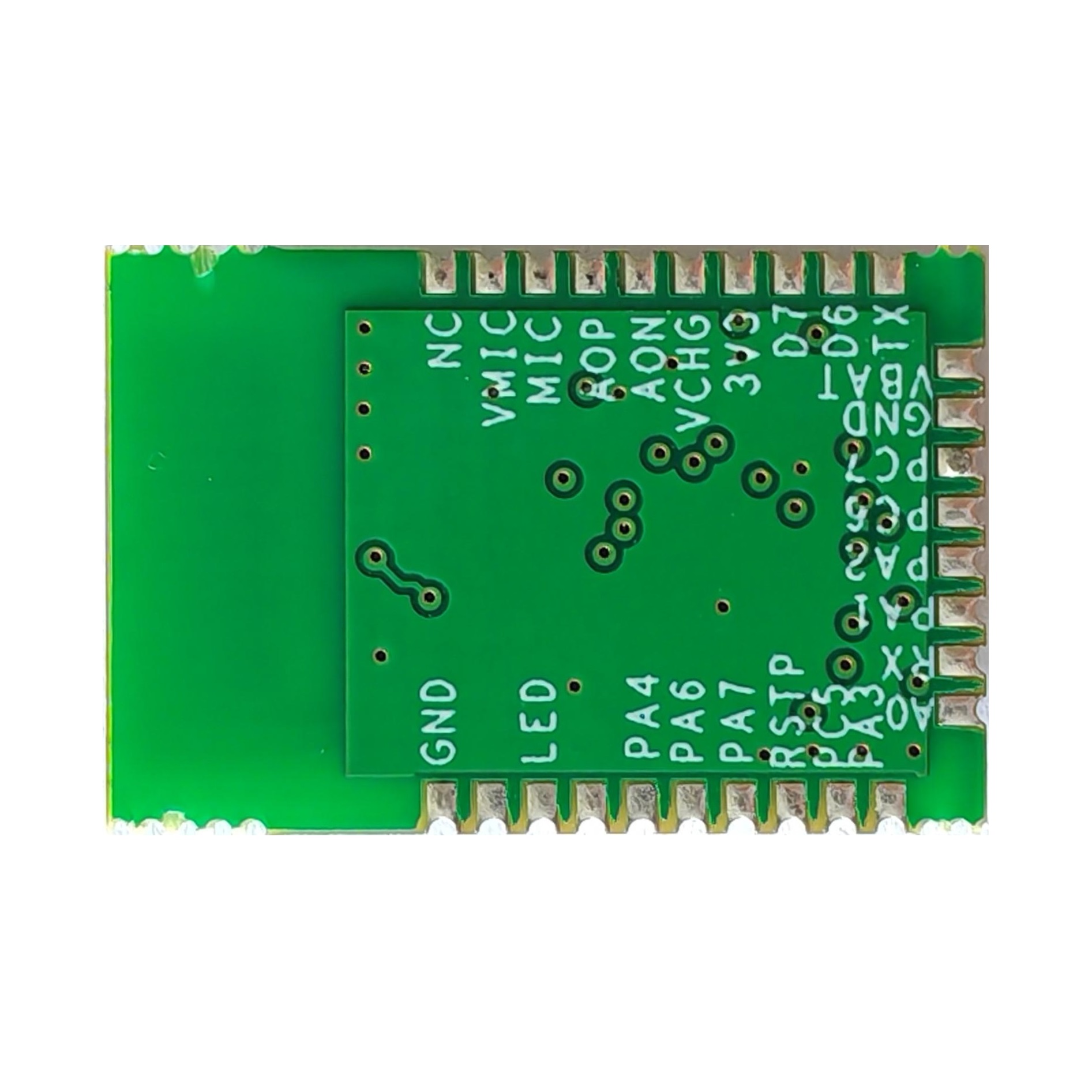

下图为LZM1-FR16模块引脚分配图
图2.引脚分配图
2.2 引脚描述
脚位 |
名称 |
类型 |
描述 |
1 |
NC |
NC |
|
2 |
VMIC |
AO |
|
3 |
MIC |
AI |
|
4 |
AOP |
AO |
|
5 |
AON |
AO |
|
6 |
VCHG |
PWR |
|
7 |
NC |
NC |
|
8 |
PD7 |
DIO |
|
9 |
PD6 |
DIO |
|
10 |
PD5/TX |
DIO |
Log_UART_TX |
11 |
VBAT |
PWR |
|
12 |
GND |
GND |
Ground |
13 |
PC7 |
DIO |
SWD |
14 |
PC6 |
DIO |
SCK |
15 |
PA2 |
DIO |
Data_UART_RX |
16 |
PA1 |
DIO |
|
17 |
PD4/RX |
DIO |
Log_UART_RX |
18 |
PA0 |
DIO |
|
19 |
PA3 |
DIO |
Data_UART_TX |
20 |
PC5 |
DIO |
|
21 |
RSTP |
AI |
|
22 |
PA7 |
DIO |
|
23 |
PA6 |
DIO |
|
24 |
PA4 |
DIO |
|
25 |
PA5 |
DIO |
|
26 |
LED |
DIO |
LED |
27 |
ANT |
AIO |
RF input |
28 |
GND |
GND |
Ground |
3、模组摆放建议
LZM1-FR16模组采用双排引脚贴片的安装方式,为了使终端产品获得最佳射频性能,必须遵循天线避空原则,尤其是模组平贴摆放更加需要注意,平贴摆放建议如下:
u 方案1:天线放在板框外,天线周围避空在5mm 以上,对射频性能几乎没有影响。
u 方案2:天线沿主板边缘摆放且下方挖空,挖空区域超出天线边缘5.0mm 以上,对射频性能几乎没有影响。
u 方案3:天线沿主板边缘摆放且下方均不敷铜,对射频性能会有一些损失。
u 方案4:天线放在板框内且下方挖空,射频性能比上面三种摆放方式要差。
图3.LZM1-FR16模块在PCB上的4种摆放方式
