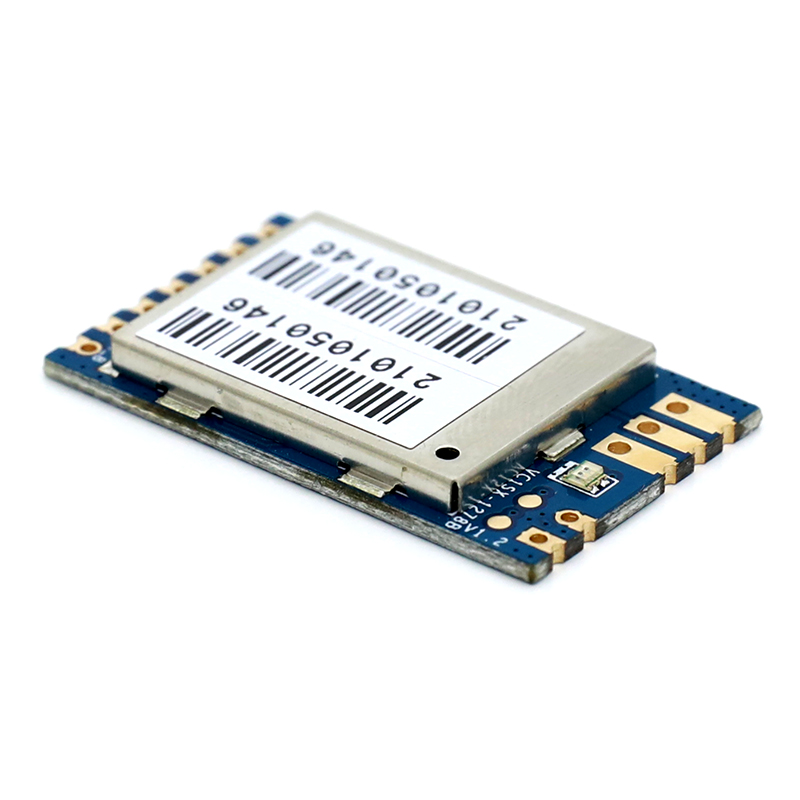

VC1SX-1278B

3.技术特点

串口数据直接透传，单帧数据最大200个字节；

使用专有的扩频调制技术，超低灵敏度，极远距离传输 ；

极限传输距离最大大于7000米/300Kbps,高度大于5米，非市区空旷距离；

产品支持频率470MHz-510MHz；

最大100mW发射功率 ；

极低接收灵敏度-112dBm/9.6kbps @GFSK；

采用TTL接口；

多频道可设，收发200Bytes数据缓冲区；

外置EPSON 32.768K的RTC晶振，保证抄表应用中产品的一致性；

内置看门狗，外置RF工业级晶振，保证产品的稳定性。



4.技术参数

5.接口定义

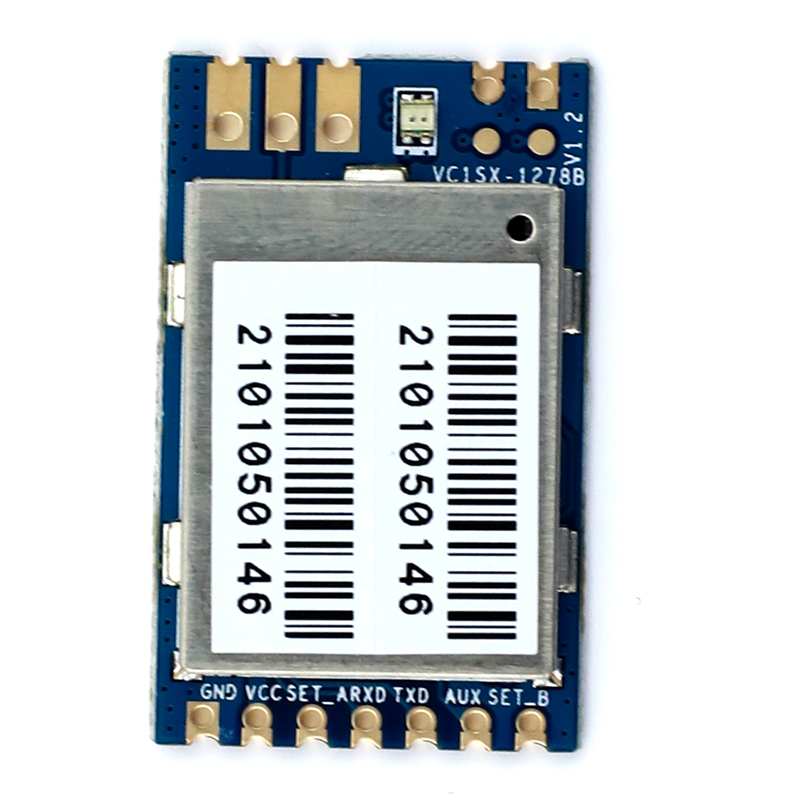

VC1SX-1278B提供1个7针的连接器 (CON1)，其定义基于终端的连接方法如下表所示：

引脚	定义	电平方向	说明
1	GND		电源地
2	VCC		电流大于150MA，文波小于50mv
3	SET_A	I	预留IO
4	RXD	I	串行数据接收端
5	TXD	O	串行数据发射端）
6	AUX	O	预留
7	SET_B	I	预留









        图1.产品尺寸图





6.串口通讯协议



6.1.命令帧



6.2. 参数设置与读取

备注：无线模块设置参数后，无线模块下电再上电后启用新设置无线参数



6.3.SET_A脚定义

空中收到正确数据后将模块的SET_A脚置低50mS,再置高，串口收到允许发送命令08H 后，向串口输出空中数据，若1S内未收到命令，则重复三次以上动作，若三次以上无应答放弃发送，如图下所示









6.4.AUX脚定义

模块在无数据接收时每STime分钟改变AUX脚的状态，如下图所示





6.5.SET_B脚定义

6.5.1.无线模块已唤醒提示

       模块在休眠模式下接收到无线唤醒帧，被成功唤醒后，SET_B引脚由低至高10ms

6.5.2.无线数据发送成功提示

       SET_B脚通常为低电平，模块空中发送数据结束后，SET_B脚置高10mS,再置低



7.射频频点选择注意事项

1、频率设置范围470~510MHz,频率选择应避开晶振整数倍频率（其附件±1MHz频率均不能设置），例如，480MHz频率是晶振32MHz的15倍，故479MHz~481MHz频率不能设置，因设置在晶振频率（32MHZ）的整数倍时 ，附近存在晶振的高次谐波，影响模块的接收灵敏度



8.无线模块状态转换图

无线模块在休眠状态下，接收到串口数据，且此数据为数据帧，无线模块将此数据通过微功率无线发送1min后，进入休眠状态；无线模块在休眠状态下，接收到无线唤醒帧，无线模块进入接收状态，等待接收无线数据，如果连续1min未接收到无线数据，无线模块再次进入休眠状态。



9.发射功率及接收灵敏度测试

当模块输出版本信息后,可通过串口设置命令测试发送功率、接收灵敏度、休眠电流测试，测试流程及命令如下

上电等待模块输出版本信息

发送功率测试命令： 55 AA 09 0B 00 01 49 C4 16 串口应答：55 AA 09 0B 00 02 D2 F6 16，模块进入发射状态

接收灵敏度测试命令：55 AA 09 07 00 01 EA 61 16串口应答： 55 AA 09 07 00 02 71 53 16，模块启动接收测试，此时如果误码率小于1%，模块红灯均匀闪烁，

发送接收灵敏度测试命令后可延时一段时间，发送读取误码率命令： 55 AA 09 08 00 01 2D 2B 16  模块应答55 AA 11 08 00 02 XX XX XX XX YY YY YY YY CRC16  16 ,其中XXXXXXX为错误位数，YYYYYYYYY为总位数，误码率为， XXXXXXXXX/YYYYYYYYY，低位在前

休眠测试：发送休眠命令，模块进入休眠状态，进入休眠状态需重上电模块才可进入其它状态

测试完成后需重新上电模块











10.附：

10.1.版本信息

上电版本信息显示内容为36个字节，如"VCWF-2E80-DE-XXD20-20160302-Vsp1.00\n"，其中”20160302为编译日期，”Vsp1.00”为版本信息

10.2.命令帧CRC16算法

#define CRC_POLY 0x8408

unsigned int comCalCRC16(const unsigned char *pucBuf, unsigned int uwLength)

{

unsigned int uiCRCValue=0xFFFF;

unsigned char  ucLoop;

unsigned char * pu8Buf = (unsigned char *)pucBuf;

while(uwLength--)

{

uiCRCValue ^= *pu8Buf++;

for(ucLoop=0; ucLoop<8; ucLoop++)

{

if(uiCRCValue & 0x0001)

{

uiCRCValue >>= 1;

uiCRCValue ^= CRC_POLY;

 }

else

{

uiCRCValue >>= 1;

}

}

}

uiCRCValue ^= 0xFFFF;

return uiCRCValue;

}

10.3.实例

配置帧：55 AA 1E 05 01 01 00 10 12 30 00 02 25 01 47 05 20 15 03 26 01 11 02 05 0A 01 00 50 2D 16

唤醒帧：55 AA 0F 00 00 01 05 20 15 03 26 01 BB A7 16

休眠帧：55 AA 0E 01 00 01 A0 A1 A2 A3 A4 A1 51 16

数据帧：68 A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 11 22 33 44 55 4B D1 16

68 A0 A1 A2 A3 A4 A5 A6 A7 A8 A9 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 55 11 22 33 44 23 A1 16

配置载波检测时间及扩频因子：55 AA 0e 05 01 01 0E 10 02 05 0b

10.4.参数设置打包指令

55 AA LEN 05 01 01 FAD_L FAD_H  N  DATA  CRC16 16，N>=1,N<=18,如

55 AA 1E 05 01 01 00 10 12 30 00 02 25 21 47 05 20 15 03 26 01 11 02 05 0A 01 00 EF 88 16 进行统一配置,读取参数也一样
