1.产品概述
VC5SL16是熵权物联基于RTL8720DN开发的双频Wi-Fi+蓝牙SoC模组。VC5SL16支持双频（2.4GHz或5GHz）WLAN和低功耗蓝牙5.0，集成了ARMV8（兼容Cortex-M4F）高性能MCU、ARMV8M（兼容Cortex-M0）低功耗MCU、WLAN（802.11a/b/g/n）、MAC，蓝牙基带和RF基带，并提供了一组可配置的GPIO口，用于不同外围设备的控制。
VC5SL16同时集成了内部存储器，支持简单的应用程序开发，可实现完整的Wi-Fi和BT5.0协议功能。
1.1 特性
1) 支持802.11a/b/g/n 1´1，2.4GHz / 5GHz
2) 支持HT20/HT40模式
3) 支持低功耗信标监听模式，低功耗接收模式，低功耗挂起模式
4) 内置AES/DES/SHA硬件引擎
5) 支持TrustZone-M，支持安全启动
6) 支持SWD调试端口访问保护和禁止模式
7) 支持BLE和BT5.0
8) 蓝牙支持高功率模式（7dBm，与Wi-Fi共享同一PA）
9) Wi-Fi和BT共用同一天线
10) 支持STA/AP/STA+AP工作模式
11) 支持蓝牙辅助配网
12) 支持串口本地升级和远程固件升级（FOTA）
1.2 主要参数
表1 主要参数说明
|
模块型号 |
VC5SL16 |
|
封装 |
邮票半孔 SMD-18 |
|
尺寸 |
16mm ´ 32mm ´ 3(±0.2)mm |
|
天线形式 |
板载PCB天线、IPEX天线或引脚外接天线 |
|
频谱范围 |
2400-2483.5MHz或5180-5825MHz |
|
蓝牙 |
BT5.0 |
|
蓝牙频率范围 |
2.402GHz-2.480GHz |
|
工作温度 |
-40℃~85℃ |
|
存储环境 |
-40℃~125℃ <90%RH |
|
供电范围 |
供电电压3.0V~3.6V 典型值3.3V 供电电流>500mA |
|
支持接口 |
UART/GPIO/PWM/I2C/SPI/SWD/ADC |
|
认证 |
RoHS、FCC、CE、SRRC |
|
FLASH |
默认16Mbit（支持32Mbit、64Mbit和128Mbit） |
2 电气参数
VC5SL16模组是静电敏感设备，需要特殊的ESD预防措施，通常在使用中应增加ESD防护器件。必须在VC5SL16模组的运输、操作和使用过程中，采用正确的ESD处理和包装方式。请勿用手触摸模块或使用非抗静电烙铁进行焊接，以免损坏模块。
表2 电气特性
|
参数条件 |
最小值 |
典型值 |
最大值 |
单位 |
|
DC3.3V（带内部稳压器和集成CMOSPA） |
3.0 |
3.3 |
3.6 |
V |
|
数字I/O电源电压 |
1.76 |
1.8~3.3 |
3.3 |
V |
|
DC_IO_33（3.3V I/O额定电流） |
|
|
50 |
mA |
|
静电防护（VESD） |
|
|
2000 |
V |
表3 射频性能
|
描述 |
典型值 |
单位 |
|
工作频率 |
2400-2483.5或5180-5825 |
MHz |
|
输出功率 |
||
|
11a模式下，PA输出功率为 |
14±2 |
dBm |
|
11n模式下，PA输出功率为 |
14±2 |
dBm |
|
11g模式下，PA输出功率为 |
15±2 |
dBm |
|
11b模式下，PA输出功率为 |
16±2 |
dBm |
|
蓝牙输出功率 |
7±2 |
dBm |
|
接收灵敏度 |
||
|
CCK,1Mbps |
≤-90 |
dBm |
|
CCK,11Mbps |
≤-85 |
dBm |
|
6Mbps(1/2BPSK) |
≤-88 |
dBm |
|
54Mbps(3/4 64-QAM) |
≤-70 |
dBm |
|
HT20(MCS7) |
≤-67 |
dBm |
|
蓝牙灵敏度 |
≤-92 |
dBm |
3 外观尺寸

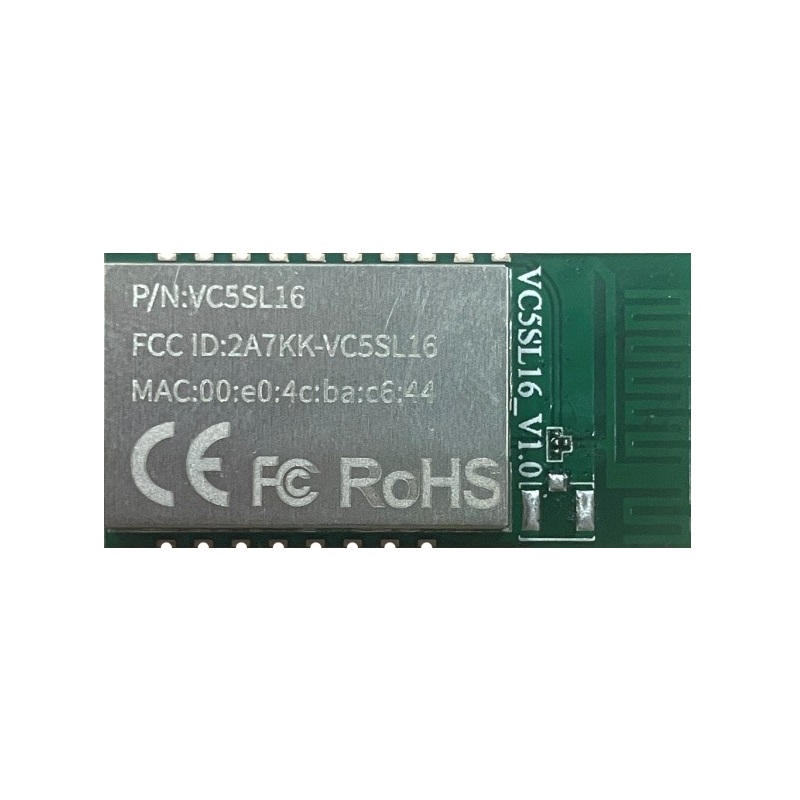

VC5SL16模组外观如下图所示。
VC5SL16模组管脚序号与模组尺寸示意见下图。
4 管脚定义
VC5SL16模组共引出18个管脚，如上述示意图。管脚功能定义见下表。
表4 管脚功能定义表
|
脚序 |
名称 |
功能说明 |
|
1 |
VCC |
3.3V供电 |
|
2 |
EN |
芯片使能端 |
|
3 |
LOGRX |
UART_LOG_RXD（PA8） |
|
4 |
LOGTX |
UART_LOG_TXD（PA7） |
|
5 |
PA12 |
SPI_MOSI / LP_PWM0 |
|
6 |
PA13 |
SPI_MISO / LP_PWM1 |
|
7 |
PA14 |
SPI_CLK |
|
8 |
PA15 |
SPI_CS |
|
9 |
ANT |
天线射频接口（需短接焊盘B、A，断开BC及BD） |
|
10 |
GND |
接地 |
|
11 |
PA27 |
SWD_DATA |
|
12 |
PA30 |
HS_PWM7 / LP_PWM1 |
|
13 |
PA28 |
HS_PWM6 / LP_PWM0 |
|
14 |
PA26 |
LP_I2C_SDA / LP_PWM5 |
|
15 |
PA25 |
LP_I2C_SCL / LP_PWM4 |
|
16 |
LPRX |
LP_UART_RXD（PB2） |
|
17 |
LPTX |
LP_UART_TXD（PB1） |
|
18 |
PB3 |
ADC / SWD_CLK |
