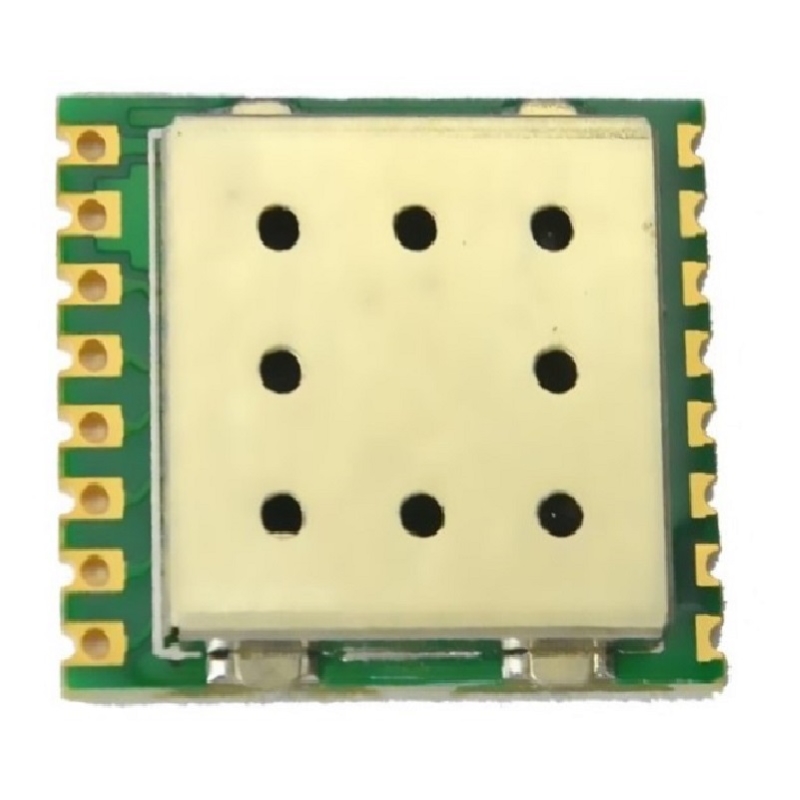

VC1SI-4438A

内置Silicon Lab Si4438 器件,接收灵敏度(-124 dBm),PA(20dbm)

1 描述

本公司的VC1SI-4438A模块采用的是Silicon Lab Si4438 器件,这是一款高度集成的无线ISM 频段收发芯片。极低的接收灵敏度(-124 dBm,再加上业界领先的+20 dBm 的输出功率保证扩大范围和提高链路性能。同时内置天线多样性和对跳频支持可以用于进一步扩大范围,提高性能。



2 特点

v  频率范围:433(可定制425-525MHZ

v  灵敏度高达 -124dBm

v  最大输出功率:20dBm

v  14mA@RX(接受)

v  数据传输率:0.123-500kbps

v  FSKGFSK OOK 调制模式

v  1.8-3.6 V 供电

v  超低耗关机模式

v  数字接收信号强度指示(RSSI)

v  定时唤醒功能

v  天线自动匹配及双向开关控制

v  可配置数据包结构

v  前同步信号检测

v  64 字节收发数据寄存器(FIFO

v  低电能检测

v  温度感应和8 位模数转换器

v  工作温度范围:-40 ~ +85°C

v  集成稳压器

v  更快的跳频功能

v  上电复位功能

v  内置晶体调整功能

v

3 应用

²  遥控器

²  远程抄表

²  家庭安防报警及远程无钥匙进入

²  工业控制

²  家庭自动化遥测

²  个人数据记录

²  玩具控制

²  传感器网络

²  轮胎气压监测

²  健康监测

4 性能参数

参数

最 小

典 型

最 大

单 位

条 件

运 行 条 件

工作电压范围

1.8

3.3

3.6

V



工作温度范围

-40



85



电 流 消 耗

接收电流



14



mA



发射电流



95



mA

@20dBm

体眠电流



<1



uA



射 频 参 数

调制速率

0.123



256

Kbps

FSK

发射功率范围

1



20

dBm



接收灵敏度



-118



dBm

@data=1.2kbps,Fdev=30Khz

初始晶振频偏



10



ppm

-20--75摄氏度

温度频偏



15



ppm

-40--85摄氏度

频率偏移



<10



khz

433M

温度频偏



15



ppm

-40--85摄氏度

ESD

接触



10



kv

天线端

空气



20



kv

天线端



1 VC1SI-4438A性能参数

5 脚位定义

图表 2 VC1SI-4438A 脚位定义



脚位编号

引脚定义

描 述

1

GND

接电源地

2

GND

接电源地

3

GND

接电源地

4

GND

接电源地

5

GND

接电源地

6

GND

接电源地

7

ANT

天线口

8

GND

接电源地时钟功能。

9

VCC

电源

10

GND

接电源地

11

MOSI

四线制SPIMOSI

12

SCLK

四线制SPISCLK

13

MISO

四线制SPIMISO

14

IRQ

中断引脚,低电平中断

15

SDN

SDN引脚,为0代表开通电源,为1代表关闭

16

CSN

四线制SPI,片选引脚

2 VC1SI-4438A脚位定义







6 使用说明

1)   VCC(3.3V)脚接电压范围推荐为 2.7V~3.6V 之间,超过 3.6V将会烧毁模块。推荐电压3.3V

2)   除电源 VCC 和接地端,其余脚都可以直接和普通的 51 系列的5V 单片机IO 口直接相连,无需电平转换。这条规则当然对 3.3V 工作的单片机适用了。但是要注意本条规则对别的 5V 单片机不适用,由于有些类型单片机 IO 口驱动电流 > 10mA,所以需要串联限流电阻,一般来说, 5V 工作的单片机和 3.3V 工作的无线模块之间通信,普通IO 口线都加 1K-2K 的限流电阻.

3)硬件上面没有SPI 功能的单片机也可以控制本模块, 用普通单片机 IO 口模拟 SPI,只需添加代码模拟 SPI 时序即可。与 51 系列单片机 P0 口连接时候,需要加 10K 的上拉电阻,与其余口连接不需要。

4)   晶振的负载电容设置为0x47;

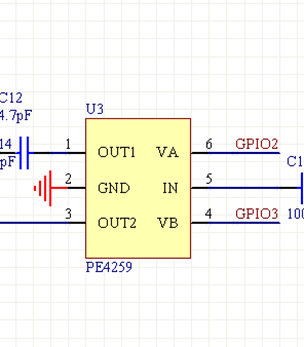

5)DIO2,3的配置,DIO2DIO3内部连接PE4259的控制引脚,OUT1为发射通路,OUT2为接收通路



图表 3 射频开关芯片内部图









7 外围电路



图表 4 外围电路

一般而言,我们建议用户在使用模块时,加入简单的天线匹配电路,以稳定通讯性能。电路原理如图所示。该电路位于模块ANT管脚与弹簧天线之间。在产品PCB设计时,需要将其位置留出。具体取值可咨询我公司的技术支持。

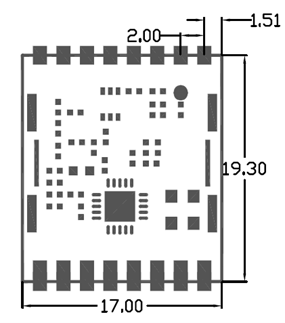

8 尺寸



图表 5 产品尺寸图

单位:MM
