1 描述

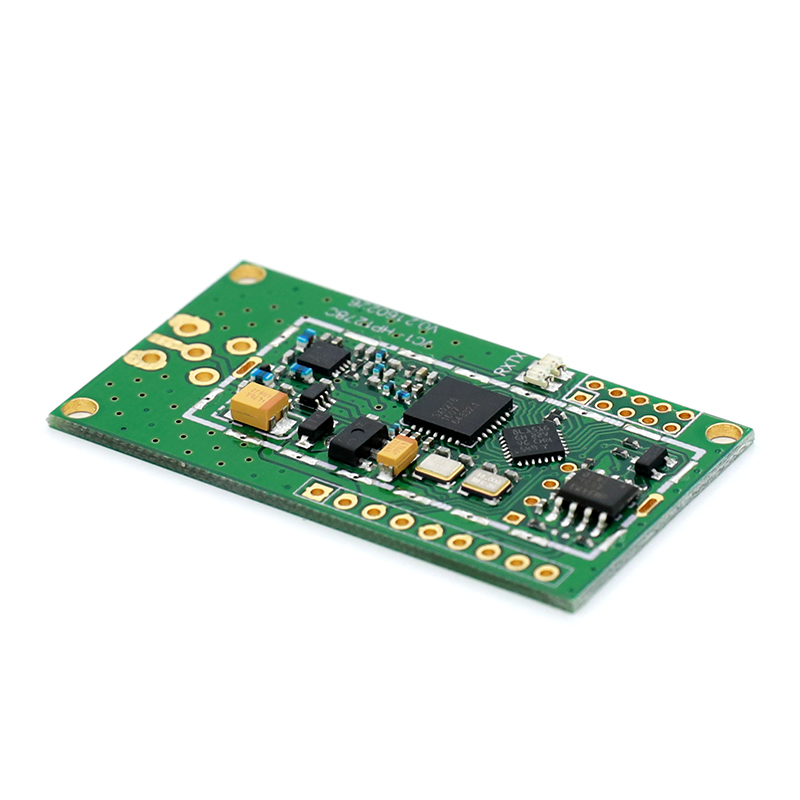

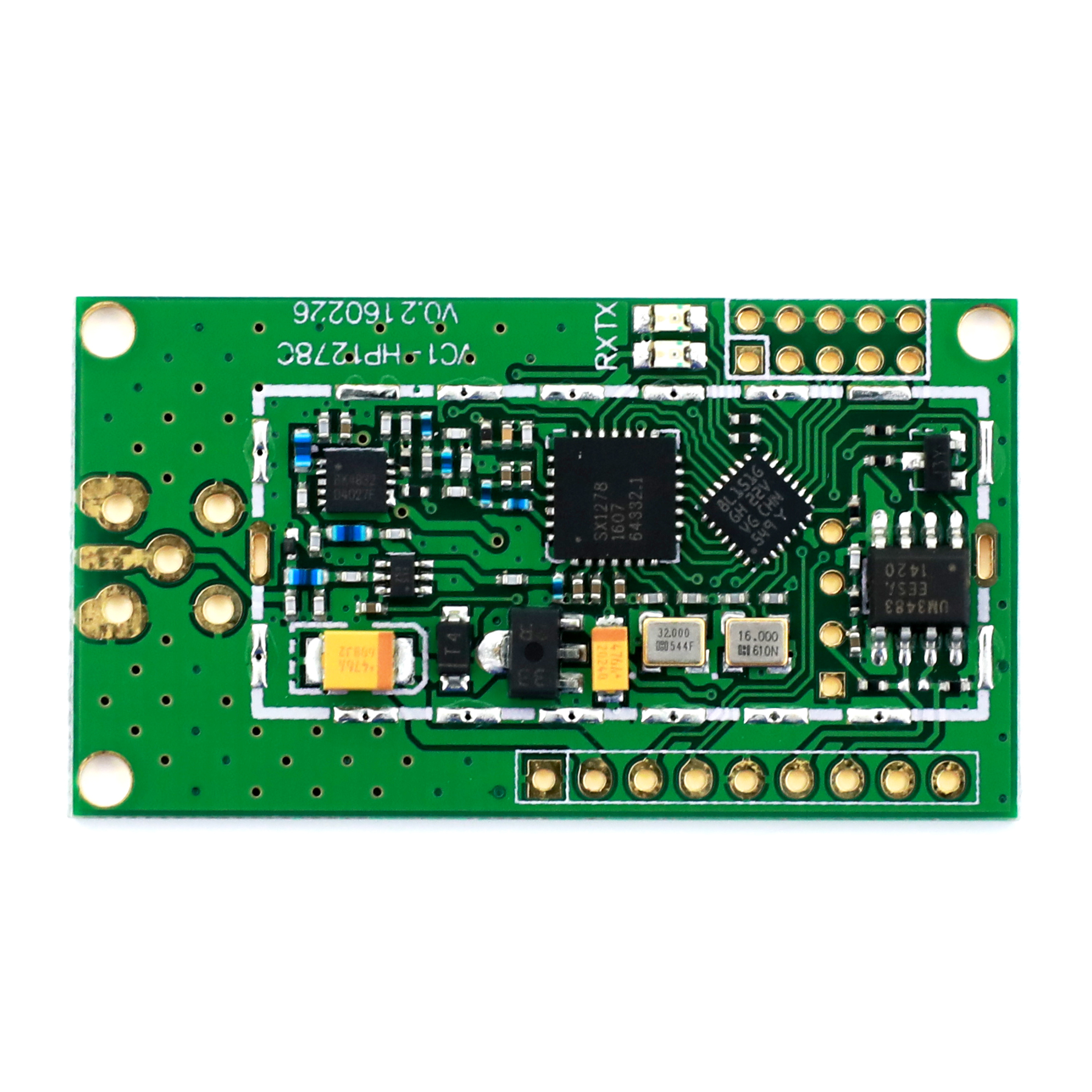

VC1-HP1278C型无线通信模块高度集成超低功耗半双工微功率无线数据传输模块，采用LORA 芯片SX1278，嵌入了高速单片机和高性能射频芯片。LoRa TM扩频调制跳频技术，通信距离，接收灵敏度都远超现在的FSK、GFSK调制，且多个传输的信号占用同一个信道而不受影响，具有超强的抗干扰性。VC1-HP1278C型无线通信系列模块提供了灵活的信道设置，发射功率，频点等各种参数。



2 应用领域

v  环境监测，道路扬尘监测

v  水、电、煤气自动抄表收费系统

v  行车和起重机的 工业遥控

v  生产线数据采集及数据通信

v  医疗电子仪器仪表自动化控制

v  灯光无线智能控制

v  安防报警及煤矿井下人员考勤和定位

v  汽车防盗、轮胎压力监测及四轮定位

v  无线 POS 系统

v  航道浮标及野外场地的LED显示器

v  高速公路自动收费系统

v  无线吊秤，无线传输的电子秤

v  银行排队管理系统



3 技术特点

串口数据直接透传，完美取代RS485线，单帧数据最大200个字节；

使用专有的扩频调制技术，超低灵敏度，极远距离传输

传输距离最大大于7000米/300Kbps

产品支持频率433MHz、470MHz

最大500mW发射功率

极低接收灵敏度-137dBm/300bps，

采用TTL/RS485接口

多频道可设，收发200Bytes数据缓冲区

工作电压5V;

外置看门狗，外置工业级晶振，保证产品的稳定性；

4 技术参数

表格 1 主要技术参数

5 接口定义

VC1-HP1278C提供1个9针的连接器 (CON1)，其定义基于终端的连接方法如表2所示：

表格 2 基于终端的连接方法

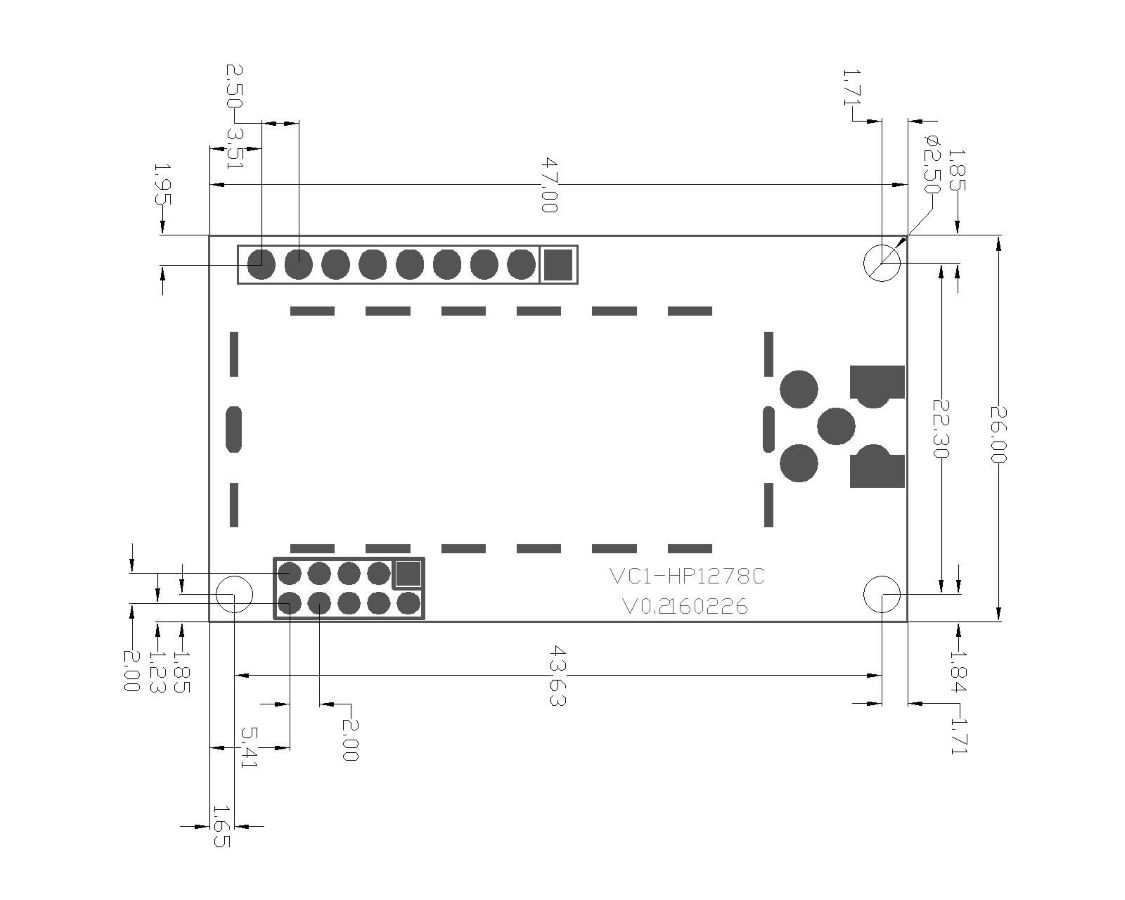

图表 2产品尺寸图



6 配置工具使用

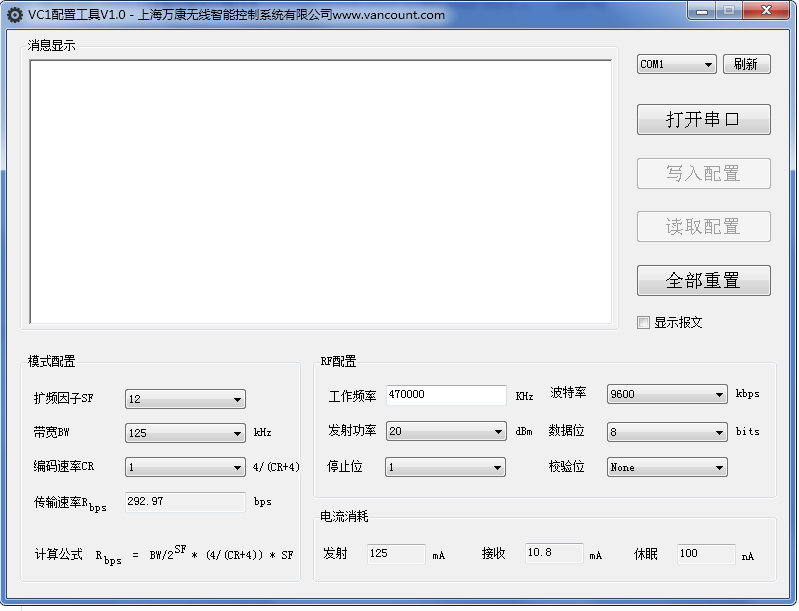

图表 3配置工具界面

6.1 配置方法：

1. 插上E跳线帽（5PIN 双排针处），模块进入配置模式；

2. 请选择对应的串口，点击“打开串口”，点击写入配置；

3. 返回数据则配置成功；返回的数据格式请见下文

注明：对于VC1-HP1278C的模块发射功率只需要配置为2-4dbm即可，配置成4dbm的时候实际发射功率为26-27dbm左右，发射电流为470MA（不接天线）；如果配置成为2dbm，实际的发射功率和配置成4dbm几乎一致，但是电流会稍微小10MA左右。

    请重点关注传输速率Rbps，此速率为无线的有效速率，假设速率为500bps，则传输每个字节的时间大概为20ms；因此串口发送20个字节，需要大概400MS的发送时间，传输速率越低，距离越远，建议速率不要低于200bps;用户在配置无线速率的时候，请保持无线模块的发射的占空比控制在30%100以下，也就是如果速率为200bps，那么周期性发送20个字节，每次发送耗时1S，那么发送周期应该大于3秒，否则会引起无线模块的过热，导致温度频偏而引起的距离缩减；

7 配置数据格式

    配置模块的主要作用是为MCU和RF配置信息以及读取配置信息。当短接SX1278透传模块E跳线帽的时候，整个系统计入配置模式。

    在配置模式中，上位机下发配置信息给SX1278透传模块，SX1278透传模块接收到信息后在规定的时间内进行回复，若在规定时间内没有回复或者收到的数据不正确则认为配置失败，否则配置成功。

7.1 配置信息数据格式



表格 3 配置数据帧



7.2       读取配置信息模式



表格 4 读取数据帧



注：

1、控制字节配置信息时，下行为0x01,上行时为0x81，读取配置信息时，下行为0x02,上行时为0x82.

2、工作频率是以KHZ为单位，如470M时，配置字节为0x07,0x2b,0xf0

3、发射功率可选项为2-20DB，大功率版本VC1-HP1278C的配置发射功率范围为2-4dbm；

4、扩频因子可选项为6-12。

4、带宽数据为0-9,分别对应7.8 kHz,10.4 kHz,15.6 kHz,20.8 kHz,31.2 kHz，41.6 kHz,62.5 kHz,125 kHz,250 kHz,500 kHz.

6、编码速率下发数据为1-4，分别对应4/5编码、 4/6编码、 4/7编码、 4/8编码。

7、校验的起始byte为帧头，结束byte为uart校验方式.

8、在配置模式下，串口的参数始终为9600.n.8.1.

9、读取配置参数时，所有的RF参数以及uart的参数为0.
