1. 简介

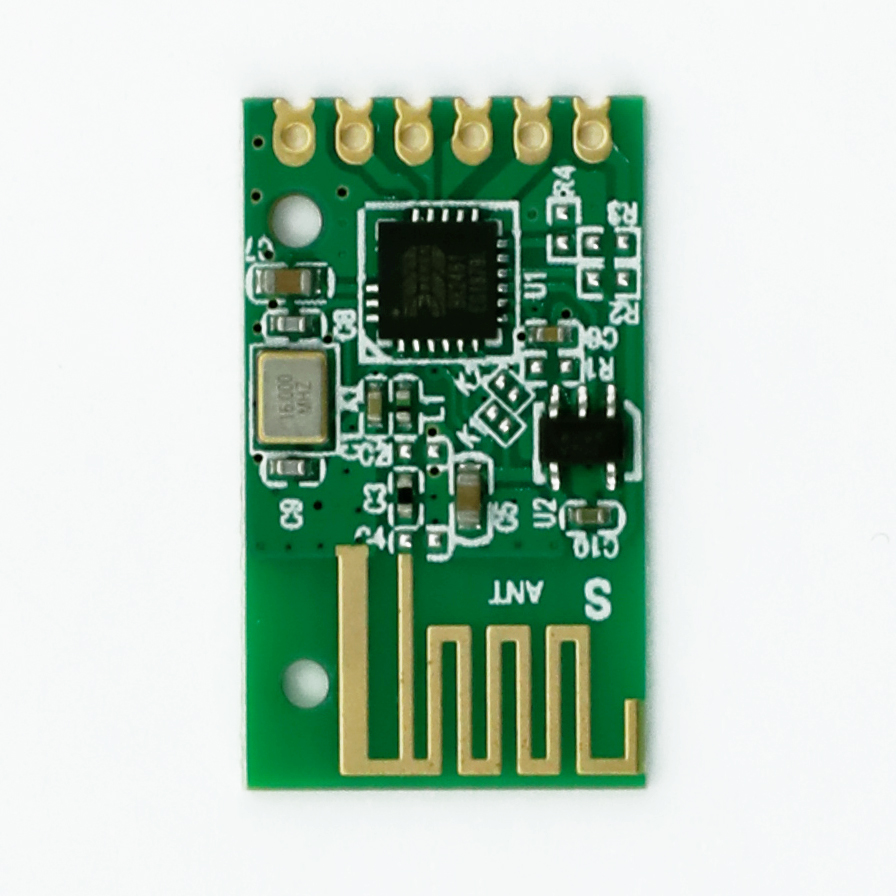

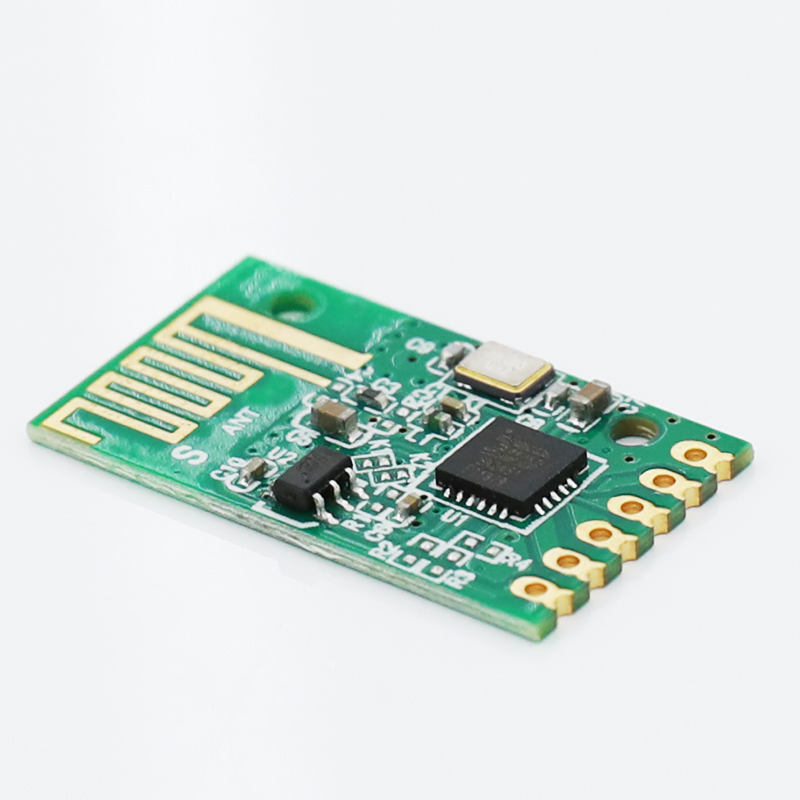

BL12S采用最新2.4G SOC芯片，可视距离120米，收发一体，串口透明传输，提供灵活的配置信道以及串口参数、网络参数。用户可以很快上手实现无线通信产品的开发。
2. 特点
u 半双工通信，抗干扰能力强；
u 2.4G ISM频段，全球通用频段
u 最大输出功率12dbm；
u 接受灵敏度-95dbm
u 发射电流 40MA@12DBM
u 接收电流24MA
u 睡眠电流3-4UA
u 标准TTL电平
u 工作频率可以设置，最多可以支持设置100个信道
u 串口速率为2.4K-115200
4. 引脚定义
|
引脚 |
引脚名称 |
引脚功能 |
描述 |
|
1 |
VCC |
电源 |
电源 典 型 3 . 3 V |
|
2 |
RXT |
BL12S模块的串口接收（TTL电平） |
串口通信数据接收 |
|
3 |
TXD |
BL12S模块的串口发送（TTL电平） |
串口通信数据发送 |
|
4 |
SET |
设置位 |
配置参数使能（低电平使能参数配 置，进入配置模式，悬空为高电平），配置完之后无需再次上电，自动生效；但是在SET=0的时候，波特率依然为9600； |
|
5 |
CS |
休眠 |
悬空为高电平,正常工作。低电平时进入休眠； |
|
6 |
GND |
电源 |
接地 |
模块上电模块RF初始化通过之后，必须往串口打印信息，表明模块的硬件版本和软件版本：规格如下：
BL12S-H001-S001;
H：代表硬件版本号001；
S: 代表软件版本号001；
