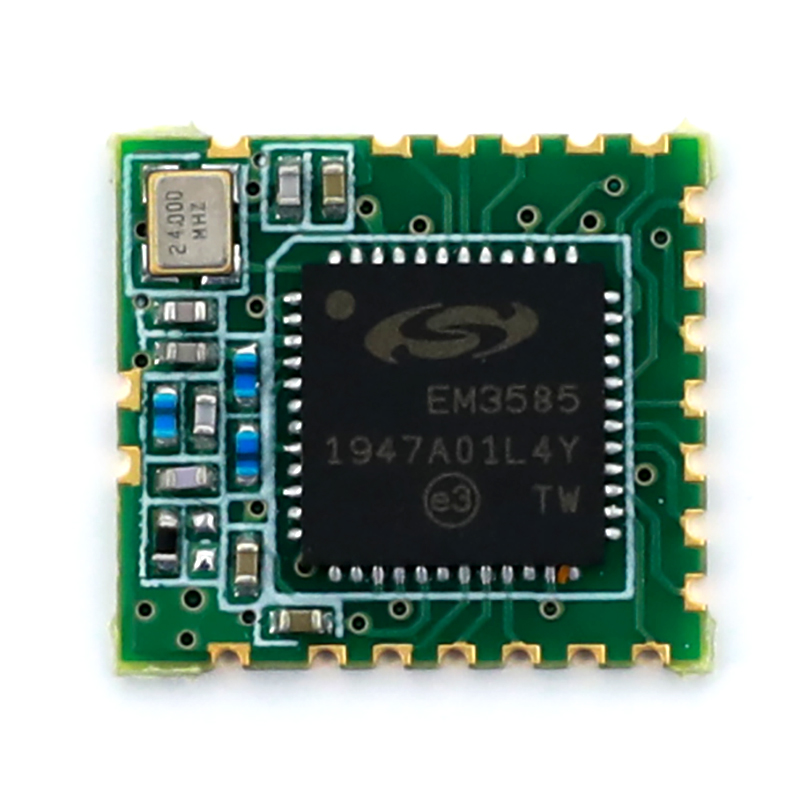

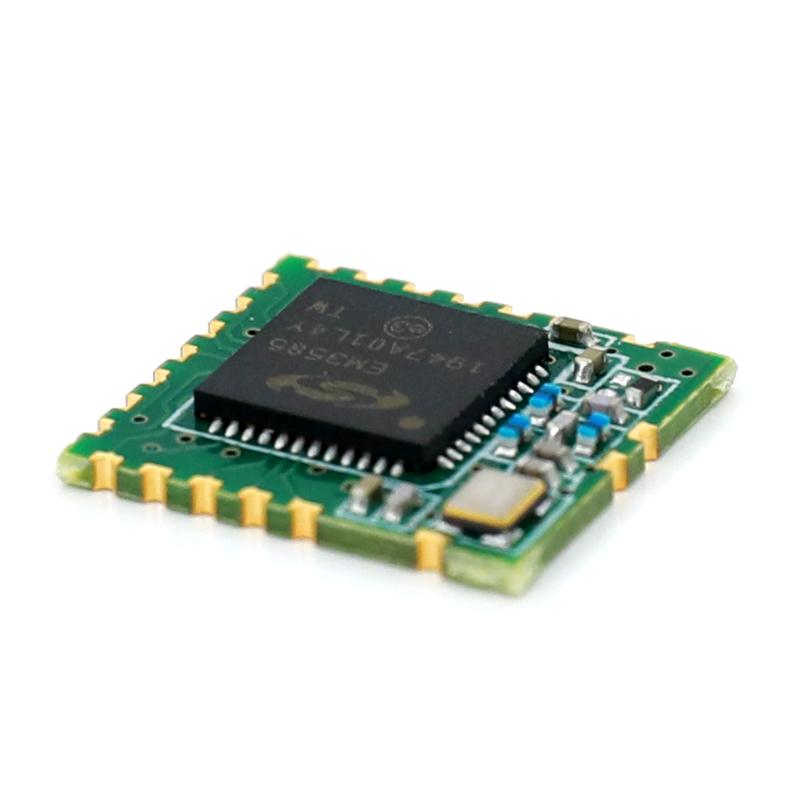

VC3SZN85模块提供超小尺寸（13.6mm x 12.4mm）、极低功耗（休眠电流1.4µA）、高性能的ZigBee解决方案。它采用业界领先的ZigBee Pro Stack——EmberZNet，提供十分稳定和可靠的ZigBee网络。VC3SZN85模块内嵌ARM Cortex-M3内核，具有丰富的内存资源及I/O接口，协助客户快速实现简单或复杂的产品开发。
l 内嵌32-bit ARM® Cortex-M3内核
l 工作频率可选：6, 12 or 24MHz
l 发射功率最高可达+8dBm
l Flash容量高达：512KB，RAM容量高达：32KB
l RAM和GPIO保持状态下，超低休眠电流：1.4µA。多种休眠模式可选
l 宽电压输入：2.1-3.6V，内置1.8和1.25V稳压输出
l 可以通过OTA方式进行固件升级
l 硬件支持AES-128加密方式
l 多路ADC输入接口
l 工作温度范围: -40°C - +85°C
|
项目 |
最小值 |
最大值 |
单位 |
|
供电电压（VDD） |
-0.3 |
+3.6 |
V |
|
I/O口电压 |
-0.3 |
VDD+0.3 |
V |
|
I/O口用作模拟输入的电压 |
-0.3 |
+2.0 |
V |
|
RF输入功率 |
—— |
+15 |
dBm |
|
储藏温度 |
-40 |
+125 |
℃ |
|
项目 |
最小值 |
参考值 |
最大值 |
单位 |
|
供电电压（VDD） |
+2.1 |
+3.3 |
+3.6 |
V |
|
工作温度 |
-40 |
+25 |
+85 |
℃ |
|
项目 |
最小值 |
参考值 |
最大值 |
单位 |
|
工作频率 |
2405 |
—— |
2480 |
MHz |
|
接收灵敏度（1%PER，Boost模式） |
-102 |
—— |
-94 |
dBm |
|
发射功率 |
—— |
—— |
+8 |
dBm |
|
频偏容差范围 |
-96.2 |
—— |
+96.2 |
kHz |
|
项目 |
最小值 |
参考值 |
最大值 |
单位 |
|
发送电流（+8dBm，Boost模式） |
—— |
45 |
—— |
mA |
|
接收电流（Boost模式） |
—— |
31 |
—— |
mA |
|
休眠电流 |
—— |
1.4 |
—— |
µA |
VC3SZN85由主要由高性能ZigBee SoC芯片组成，框架图如下：
VC3SZN85模块采用Ember的EM358x芯片。该芯片集成了RF射频和基带、硬件MAC、硬件抓包模块、ARM® CortexTM-M3微处理器、大容量Flash和RAM及大量丰富的外设资源。因此，该芯片为用户提供了低成本、高性能的ZigBee解决方案。
VC3SZN85模块不提供内置天线，需要用户自行配备天线，且需要设计天线到模块的射频馈线。在设计主板PCB时，需要注意主板射频馈线部分的设计。确保天线和馈线之间的阻抗匹配。避免因为阻抗不匹配造成射频信号被严重反射，造成实际从天线发射的信号功率严重下降，影响传输距离。
|
|
|
引脚编号 |
功能 |
描述 |
|
1 |
GND |
|
|
2 |
nRESET |
低电平复位（内部上拉） |
|
3 |
PB3 |
I/O |
|
TIM2/C3 |
定时器2的通道3输入/输出 |
|
|
SC1SCLK |
SPI的时钟线 |
|
|
SC1nCTS |
UART CTS |
|
|
4 |
PB4 |
I/O |
|
TIM2C4 |
定时器2的通道4输入/输出 |
|
|
SC1nRTS |
UART RTS |
|
|
SC1nSSEL |
SPI从机使能 |
|
|
5 |
PA0 |
I/O |
|
TIM2C1 |
定时器2的通道1输入/输出 |
|
|
6 |
NC |
|
|
7 |
PA4 |
I/O |
|
ADC4 |
AD转换通道4输入 |
|
|
8 |
PA5 |
I/O |
|
ADC5 |
AD转化通道5输入 |
|
|
nBOOTMODE |
Boot模式选择引脚 |
|
|
9 |
PA6 |
I/O |
|
TIM1C3 |
定时器1通道3输入/输出 |
注：1、所有IO口均可以作为中断输入；3、PA5为Boot模式选择引脚，请谨慎使用。
|
引脚编号 |
功能 |
描述 |
|
10 |
PB1 |
I/O |
|
SC1MISO |
SPI从机输出 |
|
|
SC1MOSI |
SPI主机输出 |
|
|
SC1SDA |
SDA |
|
|
SC1TXD |
UART发送 |
|
|
TIM2C1 |
定时器2通道1输入/输出 |
|
|
11 |
PB2 |
I/O |
|
SC1MISO |
SPI主机输入 |
|
|
SC1MOSI |
SPI从机输入 |
|
|
SC1SCL |
SCL |
|
|
SC1RXD |
UART接收 |
|
|
TIM2C2 |
定时器2通道2输入/输出 |
|
|
12 |
PC1 |
I/O |
|
ADC3 |
AD转换通道3输入 |
|
|
13 |
VDD |
电源输出（2.1-3.6V） |
|
14 |
SWCLK |
|
|
15 |
PC4 |
I/O |
|
SWDIO |
I/O |
|
|
16 |
NC |
|
|
17 |
PB7 |
I/O |
|
ADC2 |
AD转换通道2输入 |
|
|
TIM1C2 |
定时器1通道2输入/输出 |
|
|
18 |
PB6 |
I/O |
|
ADC1 |
AD转换通道1输入 |
|
|
TIM1C1 |
定时器1通道1输入/输出 |
|
|
19 |
PB5 |
I/O |
|
|
ADC0 |
AD转换通道0输入 |
|
20,21 |
GND |
|
|
22 |
RFOUT |
射频信号输出 |
注：1、所有IO口均可以作为中断输入；2、SWCLK、PC4用于下载使用；
|
|
