v 环境监测，道路扬尘监测
v 水、电、煤气自动抄表收费系统
v 行车和起重机的 工业遥控
v 生产线数据采集及数据通信
v 医疗电子仪器仪表自动化控制
v 灯光无线智能控制
|

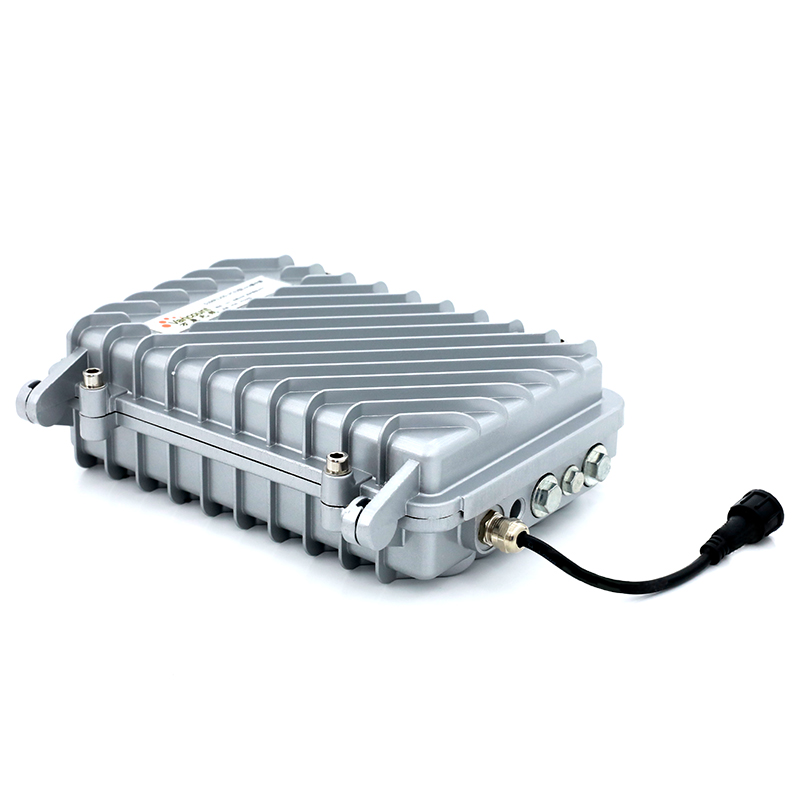

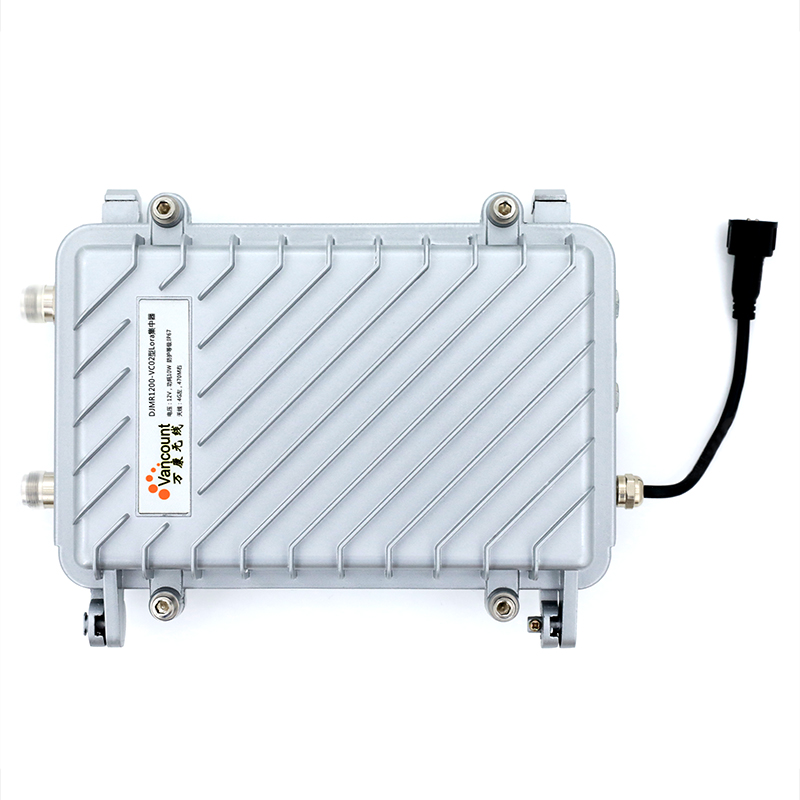

图1 集中器外形 |
长天线：470MHz；
短天线：4G天线；
下方接口：12V电源线输入，接线顺序如下：
图2 集中器电源接头线序：1、GND，2、VCC
|
项目 |
参数 |
说明 |
|
外壳 |
长x宽x高（mm） |
230 x 190 x 70 |
|
接口 |
12V电源供电接口（x1） |
|
|
N型母头天线连接器（x2） |
||
|
470MH 天线 |
频率范围 |
470-510MHz |
|
带宽 |
40MHz |
|
|
阻抗 |
50欧姆 |
|
|
驻波比 |
≦4.5 |
|
|
增益 |
≧1.0dBi |
|
|
极化 |
线极化 |
|
|
4G天线 |
频率范围 |
824~926MHz 1710~2690MHz |
|
带宽 |
136MHz 980MHz |
|
|
阻抗 |
50欧姆 |
|
|
电压驻波比 |
≦4.0 |
|
|
增益 |
≧0dBi |
|
|
极化 |
线性极化 |
3.2.3
|
项目 |
最低参数 |
最高参数 |
|
存储温度 |
-40℃ @集中器 -40℃ @电源适配器1 |
+80℃ @集中器 +80℃ @电源适配器1 |
|
存储湿度 |
10% RH 无冷凝 |
95% RH 无冷凝 |
|
工作温度 |
-30℃ @集中器2 -30℃ @电源适配器1 |
+65℃ @集中器2 +60℃ @电源适配器1 |
|
工作湿度 |
5% RH 无冷凝 @集中器 20% RH 无冷凝 @电源适配器1 |
95% RH 无冷凝@集中器 90% RH 无冷凝 @电源适配器1 |
|
工作电压 |
DC：6V @集中器 AC：110V 50~60Hz @电源适配器 |
DC：16V @集中器 AC：230V 50~60Hz @电源适配器 |
|
防护等级 |
IP65 @集中器 IP67 @电源适配器1 |
—— |
注：1，非阳光直射条件下；2，不包含电池的情况下。
|
项目 |
参数 |
|
工作电压 |
12V |
|
最大功耗 |
小于10W |
|
静态功耗 |
小于0.8W |
|
项目 |
参数 |
|
调制方式 |
LoraTM |
|
发射功率 |
≧18.5dBm |
|
接收灵敏度 |
-112dBm @GFSK 9.6Kbps BER<1% |
|
温度偏移 |
15ppm @-40~85℃ |
|
频率偏移 |
<5KHz @470MHz |
|
网络 |
支持信道 |
最大发射功率 |
|
FDD LTE |
B1/B3/B8 |
23dBm±2dB |
|
TDD LTE |
B38/B39/B40/B41 |
23dBm±2dB |
|
WCDMA |
B1/B8 |
24dBm+1/-3dB |
|
TD-SCDMA |
B34/B39 |
24dBm+1/-3dB |
|
GSM |
900/1800 |
33dBm±2dB |
