1     文档描述

本文档描述DJMR1201-VC04增强型LoRaWAN基站的外形结构、气候环境条件、通信接口、使用说明，通信协议等。

2     应用领域

v  环境监测，道路扬尘监测

v  水、电、煤气自动抄表收费系统

v  行车和起重机的工业遥控

v  生产线数据采集及数据通信

v  医疗电子仪器仪表自动化控制

v  灯光无线智能控制

3     LoRaWAN基站说明

3.1  LoRaWAN基站概述

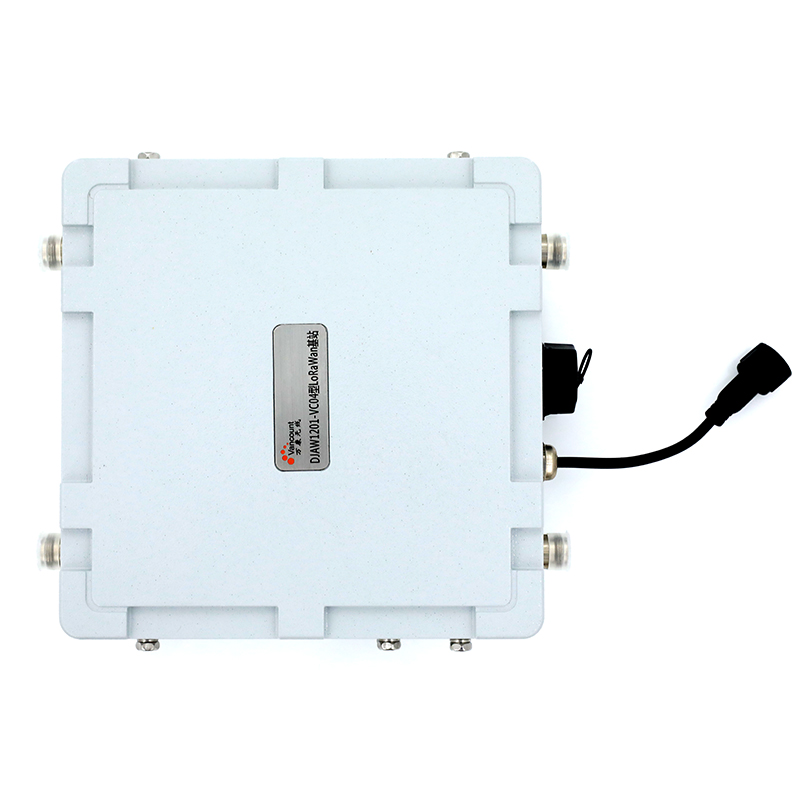

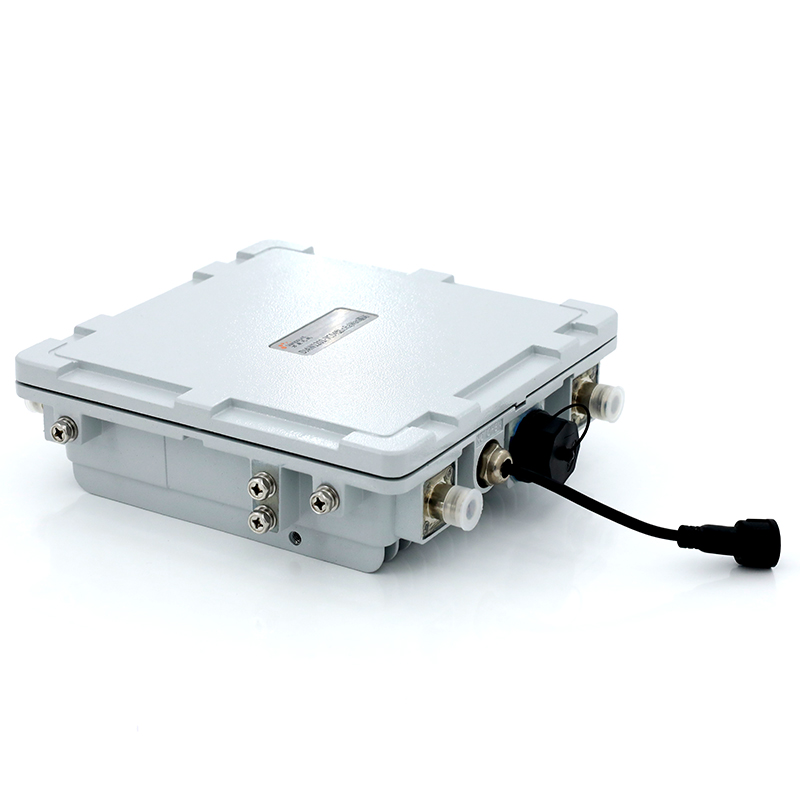

图1 基站外观图



12V电源线输入，接线顺序见图3：

图2 基站接口说明



图3 LoRaWAN基站电源接头线序：1、GND，2、VCC



图4 基站硬件框图

基站核心板采用TI AM335X Cortex-A8高性能处理器，主频1GHz，运算能力可达1600DMIPS，配有256M NandFlash，256M DDR3 RAM。基于Linux3.2内核开发应用程序。保证了系统的稳定性和高性能。

该基站在SX1301基础上，额外引入了1278F(A)、1278F(B)两片VC1SX-1278F模块。三大支持LoRaWAN模式的无线通信模块的协同配合，令该基站不仅拥有了8通道同时接收LoRaWAN上行数据的能力，而且超越了市面一般的LoRaWAN基站，在接收上行数据的同时，仍然能够进行2通道下行数据的传输，真正做到了全双工通信。这些改进，使得该基站在真实场景中更为实用和灵活。例如，在有大量终端的网络中，大幅降低因下行通道阻塞造成的重传和离网率，进而事实上减小了终端节点的功耗。

同时，该基站兼具高接收灵敏度和可调节的高功率发射能力。

3.2  LoRaWAN基站规格

3.2.1       基本参数



项目	参数	说明
外壳	长x宽x高（mm）	168.3x167.6x12.6
	接口	12V电源供电接口（x1）
		N型母头天线连接器（x2）
470MHz 天线	频率范围	470-510MHz
	带宽	40MHz
	阻抗	50欧姆
	驻波比	≦2.5
	增益	2.0dBi
	极化	线极化
470MHzs 天线	频率范围	470-510MHz
	带宽	40MHz
	阻抗	50欧姆
	驻波比	≦2.5
	增益	2.0dBi
	极化	线极化
470MHz 天线	频率范围	470-510MHz
	带宽	40MHz
	阻抗	50欧姆
	驻波比	≦2.5
	增益	2.0dBi
	极化	线极化
4G天线	频率范围	824~926MHz 1710~2690MHz
	带宽	136MHz 980MHz
	阻抗	50欧姆
	电压驻波比	≦4.0
	增益	1dBi
	极化	线性极化







3.2.2       极限参数

项目	最低参数	最高参数
存储温度	-40℃ @LoRaWAN基站 -40℃ @电源适配器1	+80℃ @LoRaWAN基站 +80℃ @电源适配器1
存储湿度	10%  RH 无冷凝	95% RH 无冷凝
工作温度	-30℃ @LoRaWAN基站2 -30℃ @电源适配器1	+65℃ @LoRaWAN基站2 +60℃ @电源适配器1
工作湿度	5% RH 无冷凝 @LoRaWAN基站 20% RH 无冷凝 @电源适配器1	95% RH 无冷凝@LoRaWAN基站 90% RH 无冷凝 @电源适配器1
工作电压	DC：6V @LoRaWAN基站 AC：110V 50~60Hz @电源适配器	DC：16V @LoRaWAN基站 AC：230V 50~60Hz @电源适配器
防护等级	IP65 @LoRaWAN基站 IP67 @电源适配器1	——

注：1，非阳光直射条件下；2，不包含电池的情况下。





3.2.3       DC工作参数





3.2.4       射频参数





3.2.5       网络参数
